Комплект болтов — HITACHI ZX40U
Схема и каталожные номера деталей узла «Комплект болтов» для экскаватора HITACHI ZX40U.

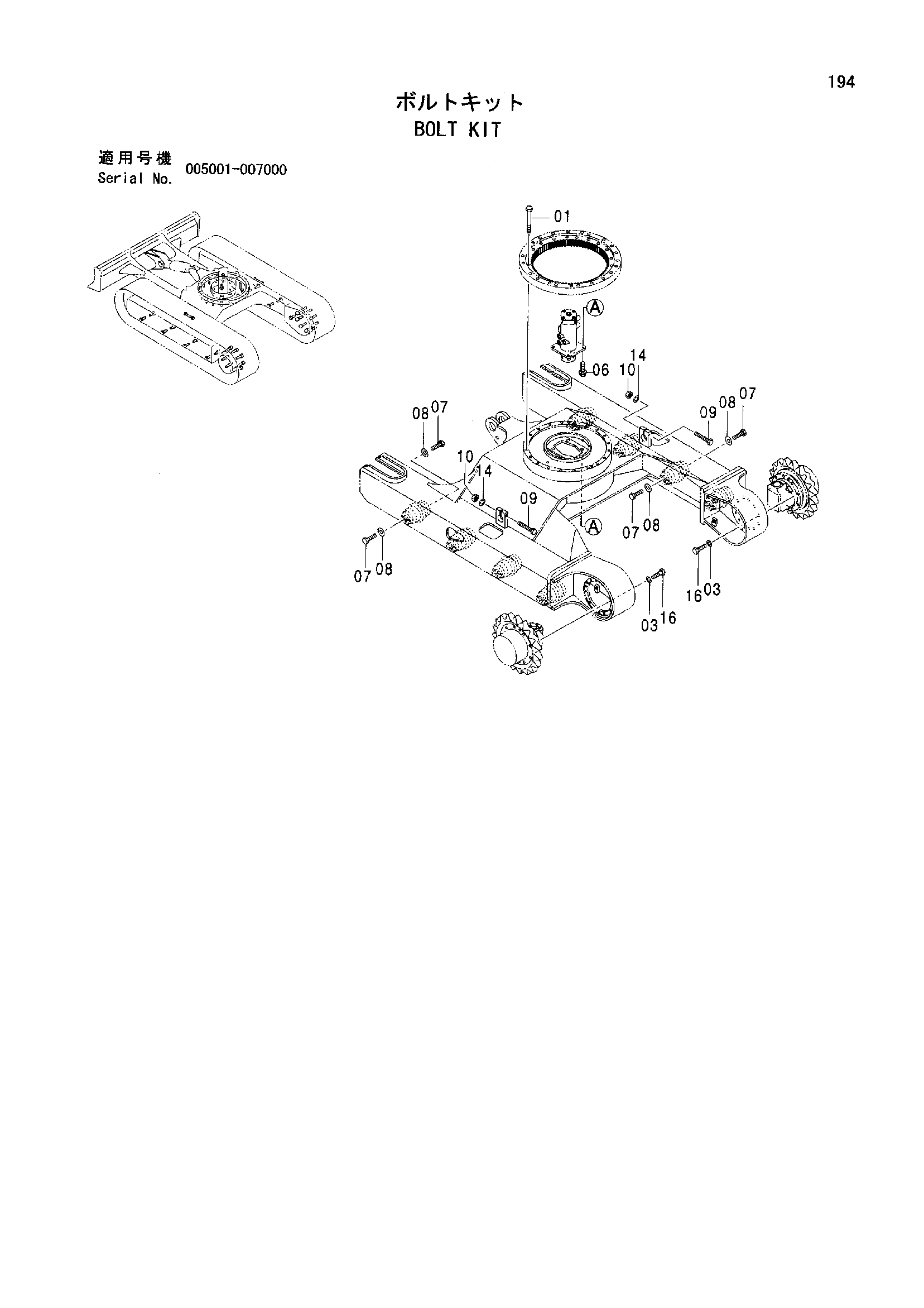

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | BOLT | J981280 | 20 |
| 01 | BOLT | J921280 | 20 |
| 03 | WASHER SPRING | J252212 | 26 |
| 03 | WASHER SPRING | A590912 | 26 |
| 06 | BOLT SEMS | J041030 | 4 |
| 06 | BOLT SEMS | J271030 | 4 |
| 06 | BOLT SEMS | J271030 | 4 |
| 07 | BOLT | J981840 | 16 |
| 07 | BOLT | J921840 | 16 |
| 08 | WASHER | J254018 | 16 |
| 08 | WASHER | J222018 | 16 |
| 09 | BOLT | J971480 | 2 |
| 09 | BOLT | J901480 | 2 |
| 10 | NUT | J231214 | 2 |
| 10 | NUT | J950014 | 2 |
| 14 | WASHER SPRING | J252214 | 2 |
| 14 | WASHER SPRING | A590914 | 2 |
| 16 | BOLT | 4393030 | 26 |
