Гусеничная рама — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гусеничная рама» для экскаватора HITACHI ZX40U.

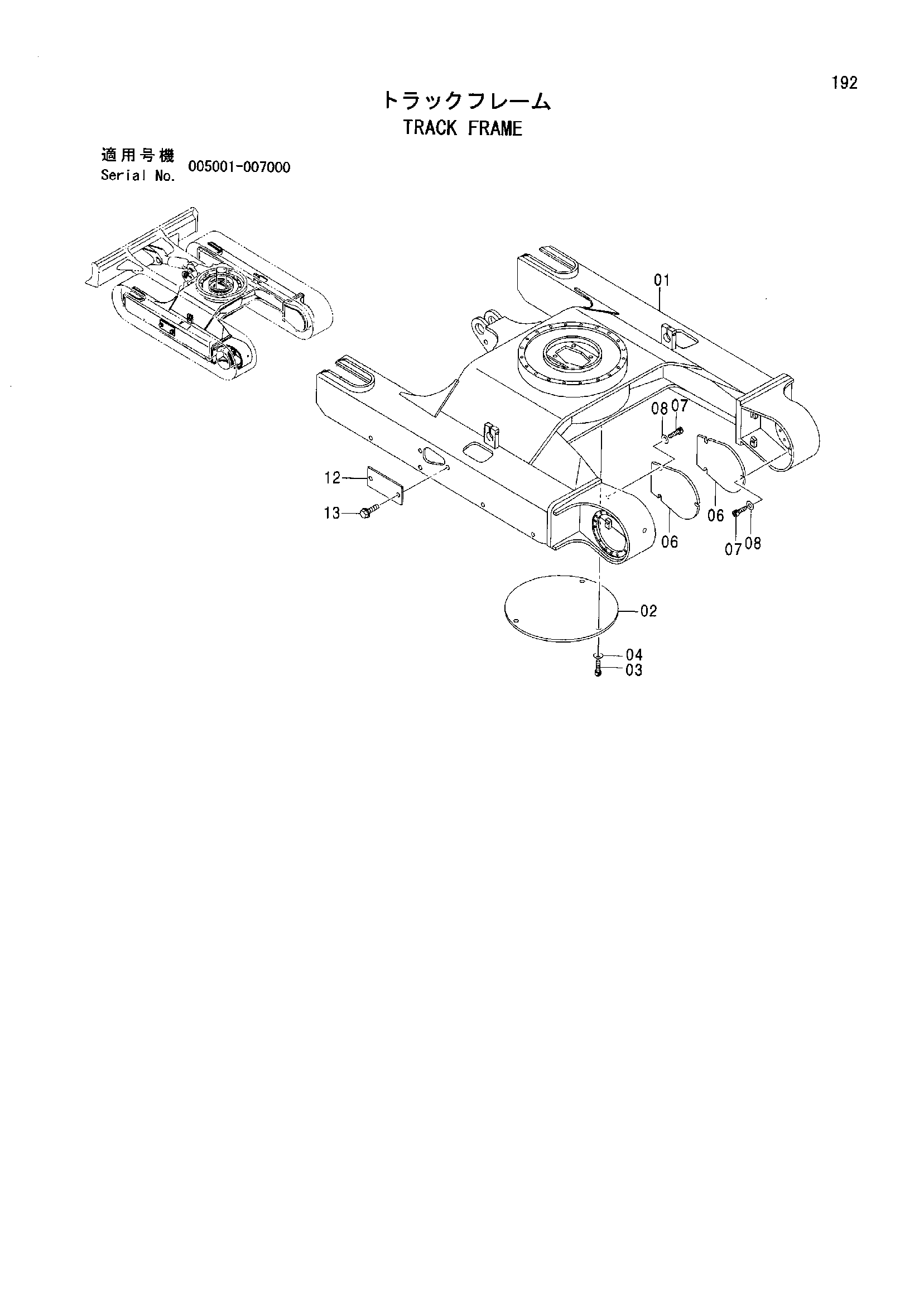

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | FRAME TRACK | 5008153 | 1 |
| 02 | COVER | 4365090 | 1 |
| 03 | BOLT | J971220 | 3 |
| 03 | BOLT | J901220 | 3 |
| 04 | WASHER | J254012 | 3 |
| 04 | WASHER | J222012 | 3 |
| 06 | COVER | 4392163 | 2 |
| 07 | BOLT SOCKET | J771025 | 6 |
| 07 | BOLT SOCKET | J781025 | 6 |
| 08 | WASHER | J254010 | 6 |
| 08 | WASHER | J222010 | 6 |
| 12 | PLATE | 4475138 | 2 |
| 13 | BOLT SEMS | J090816 | 4 |
| 13 | BOLT SEMS | J090820 | 4 |
| 13 | BOLT SEMS | J260820 | 4 |
| 13 | BOLT SEMS | J260820 | 4 |
