Поршневой насос — HITACHI ZX40U
Схема и каталожные номера деталей узла «Поршневой насос» для экскаватора HITACHI ZX40U.

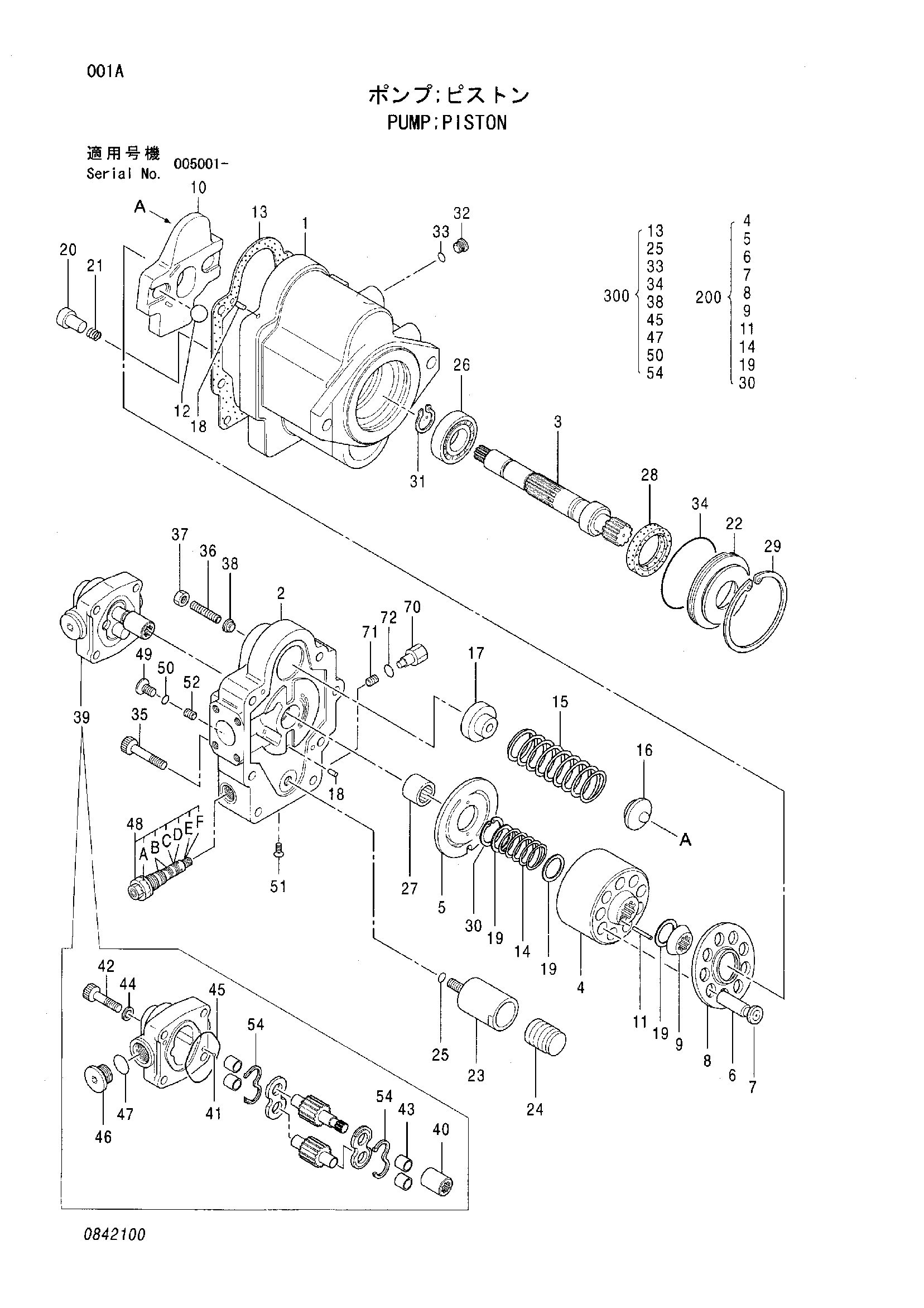

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | PUMP PISTON | 4466797 | 1 |
| 1 | BODY | В составе узла | 1 |
| 2 | BODY | В составе узла | 1 |
| 3 | SHAFT | 0842101 | 1 |
| 4 | BUSHING | В составе узла | 1 |
| 5 | PLATE VALVE | В составе узла | 1 |
| 6 | PISTON | В составе узла | 11 |
| 7 | SHOE | В составе узла | 11 |
| 8 | HOLDER SHOE | В составе узла | 1 |
| 9 | HOLDER | В составе узла | 1 |
| 10 | PLATE | 0842102 | 1 |
| 11 | NEEDLE | В составе узла | 3 |
| 12 | PIN | 0842103 | 2 |
| 13 | PACKING | В составе узла | 1 |
| 14 | SPRING | В составе узла | 1 |
| 15 | SPRING | 0842104 | 1 |
| 16 | HOLDER | 0800005 | 1 |
| 17 | GUIDE SPRING | 0630612 | 1 |
| 18 | PIN | 0429816 | 3 |
| 19 | RETAINER | В составе узла | 3 |
| 20 | PIN STOPPER | 0842105 | 1 |
| 21 | SPRING | 0800007 | 1 |
| 22 | HOLDER | 0630606 | 1 |
| 23 | SLEEVE | 0842106 | 1 |
| 24 | PISTON | 0842113 | 1 |
| 25 | O-RING | В составе узла | 1 |
| 26 | BRG. BALL | 0429817 | 1 |
| 27 | BRG. NEEDLE | 0429818 | 1 |
| 28 | SEAL OIL | В составе узла | 1 |
| 29 | RING RETAINING | 988850 | 1 |
| 30 | RING RETAINING | 446751 | 1 |
| 31 | RING RETAINING | 942517 | 1 |
| 32 | PLUG | 0630505 | 1 |
| 33 | O-RING | В составе узла | 1 |
| 34 | O-RING | В составе узла | 1 |
| 35 | BOLT SOCKET | 0800010 | 7 |
| 36 | SCREW | 0655913 | 1 |
| 37 | NUT | 0630509 | 1 |
| 38 | WASHER SEAL | 4608835 | 1 |
| 39 | PUMP GEAR ASS'Y | 4345902 | 1 |
| 40 | COUPLING | 0800012 | 1 |
| 41 | BALL STEEL | В составе узла | 2 |
| 42 | BOLT SOCKET | В составе узла | 4 |
| 43 | BRG. | В составе узла | 2 |
| 44 | WASHER | В составе узла | 4 |
| 45 | O-RING | В составе узла | 1 |
| 46 | PLUG | 0630506 | 1 |
| 47 | O-RING | В составе узла | 1 |
| 48 | VALVE | В составе узла | 1 |
| 48A | O-RING | 4506420 | 1 |
| 48B | O-RING | 0842107 | 2 |
| 48C | RING BACK-UP | 0842802 | 1 |
| 48D | O-RING | 0842108 | 1 |
| 48E | O-RING | 0842109 | 1 |
| 48F | RING BACK-UP | 0842601 | 1 |
| 49 | PLUG | 0664917 | 1 |
| 50 | O-RING | В составе узла | 1 |
| 51 | PLUG | В составе узла | 3 |
| 52 | CHOKE | В составе узла | 1 |
| 54 | GASKET | В составе узла | 1 |
| 70 | BUSHING | 0842110 | 1 |
| 71 | PLUG | 0429712 | 1 |
| 72 | O-RING | 4509180 | 1 |
| 200 | CYL. BARREL KIT | 0842111 | 1 |
| 300 | KIT SEAL | 0842112 | 1 |
