Гидромотор (3/4) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор (3/4)» для экскаватора HITACHI ZX40U.

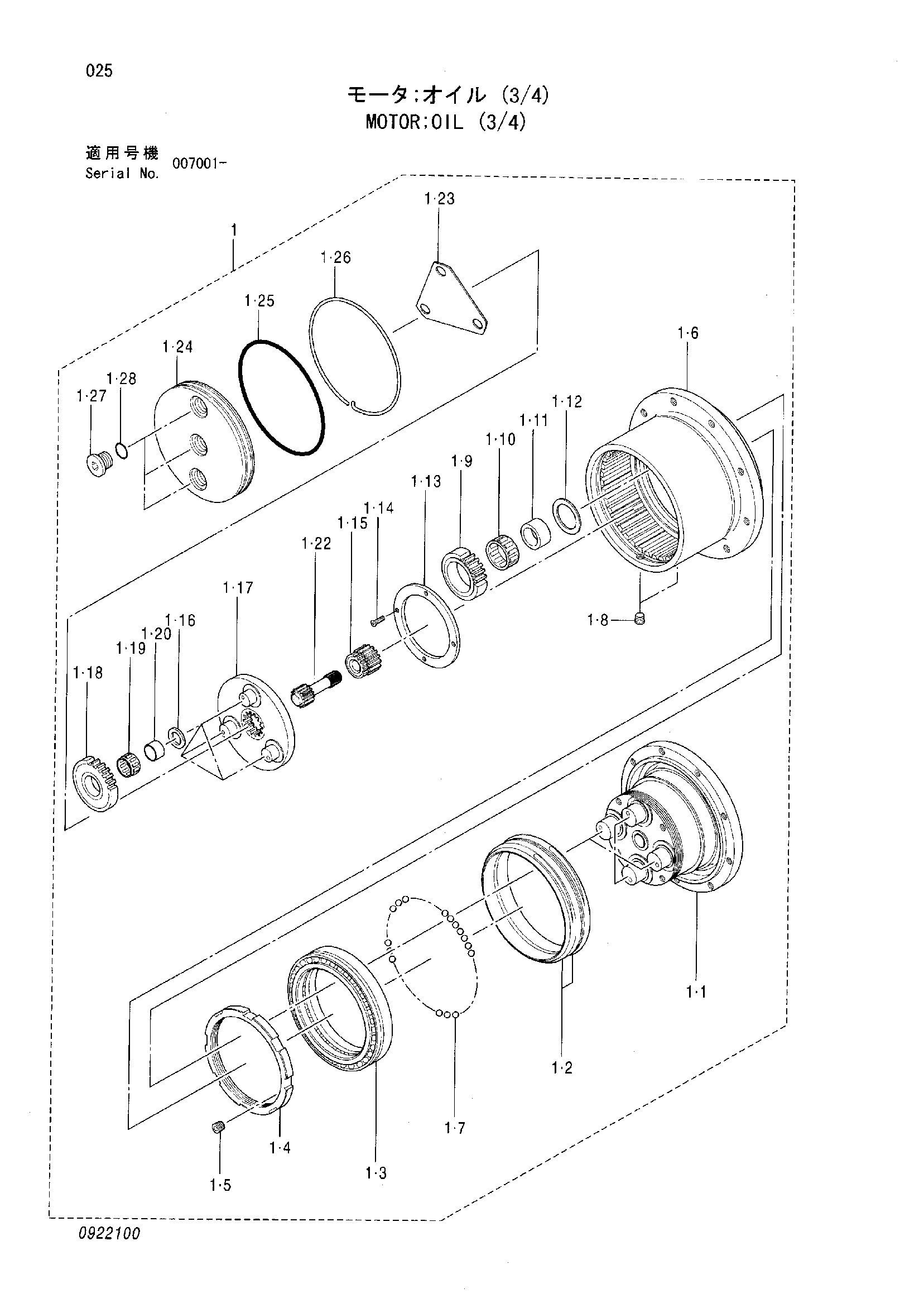

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4614011 | 1 |
| 1 | BOX GEAR | 0922101 | 1 |
| 1-1 | HOLDER | В составе узла | 1 |
| 1-2 | SEAL | В составе узла | 2 |
| 1-3 | BRG. | 0397802 | 1 |
| 1-4 | NUT | 0397803 | 1 |
| 1-5 | PLUG | 0732202 | 2 |
| 1-6 | HOUSING | В составе узла | 1 |
| 1-7 | BALL STEEL | 0111818 | 99 |
| 1-8 | PLUG | 94-2010 | 2 |
| 1-9 | GEAR | 0922102 | 4 |
| 1-10 | BRG. NEEDLE | 0732204 | 4 |
| 1-11 | RACE INNER | 0732205 | 4 |
| 1-12 | WASHER THRUST | 0732206 | 4 |
| 1-13 | PLATE THRUST | 0397809 | 1 |
| 1-14 | SCREW | 0397810 | 4 |
| 1-15 | GEAR | 0922103 | 1 |
| 1-16 | PLATE | 0922104 | 3 |
| 1-17 | HOLDER | 0922105 | 1 |
| 1-18 | GEAR | 0922106 | 3 |
| 1-19 | ROLLER | 0397814 | 3 |
| 1-20 | RACE INNER | 0732209 | 3 |
| 1-22 | GEAR | 0922107 | 1 |
| 1-23 | PLATE THRUST | 0922108 | 1 |
| 1-23 | PLATE THRUST | 0922109 | 1 |
| 1-23 | PLATE THRUST | 0922110 | 1 |
| 1-24 | COVER | 0732214 | 1 |
| 1-25 | O-RING | A811190 | 1 |
| 1-26 | WIRE | 0397822 | 1 |
| 1-27 | PLUG | 0436608 | 3 |
| 1-28 | O-RING | 957366 | 3 |
| — | KIT SEAL | В составе узла | 1 |
| — | KIT HOLDER | В составе узла | 1 |
