Гидромотор (2/4) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор (2/4)» для экскаватора HITACHI ZX40U.

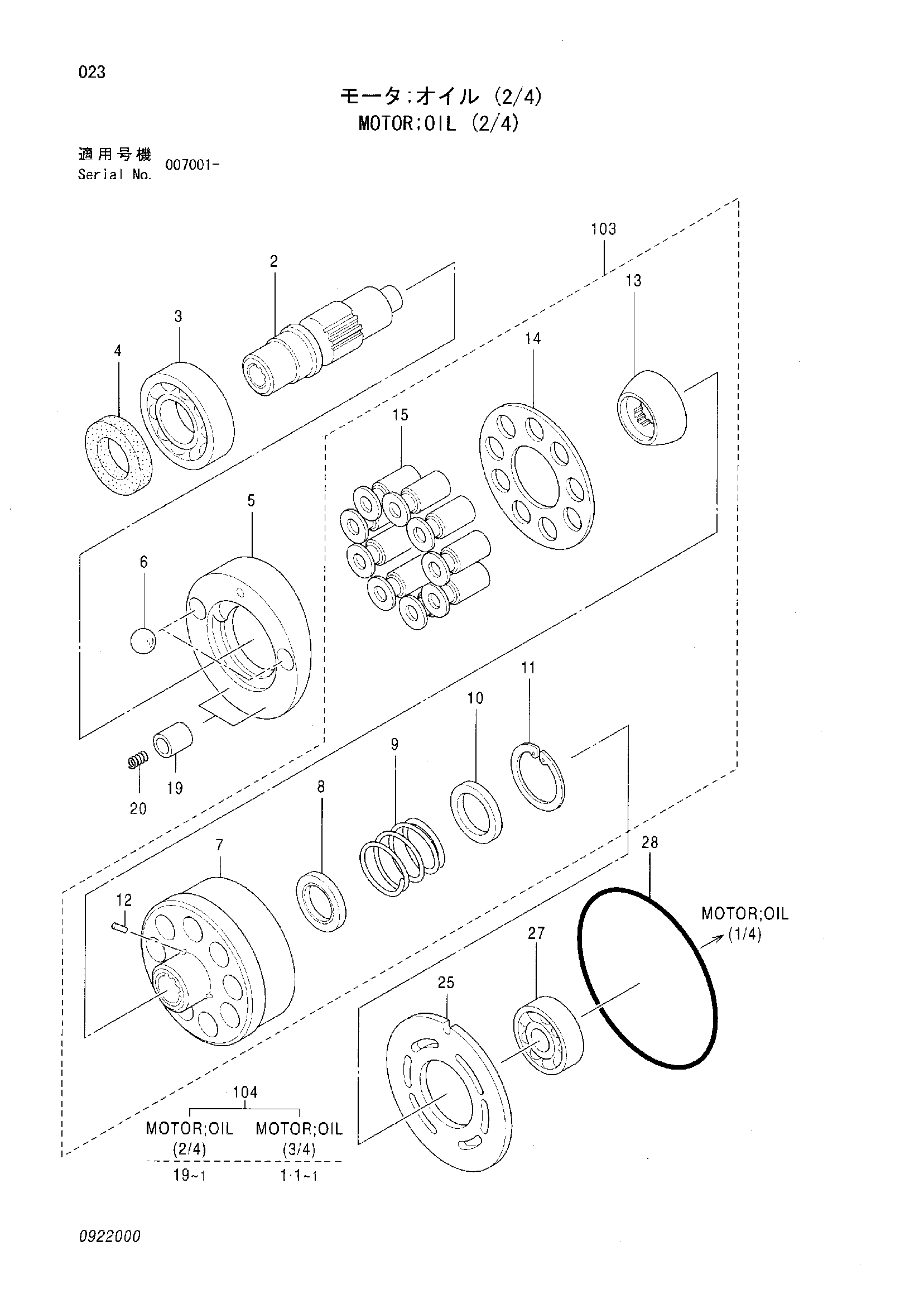

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4614011 | 1 |
| 2 | SHAFT | 0629801 | 1 |
| 3 | BRG. BALL | 0397902 | 1 |
| 4 | SEAL OIL | 0732301 | 1 |
| 5 | PLATE | 0922001 | 1 |
| 6 | BALL STEEL | 0732302 | 2 |
| 7 | BLOCK CYL. | В составе узла | 1 |
| 8 | COLLAR | В составе узла | 1 |
| 9 | SPRING | В составе узла | 1 |
| 10 | WASHER | В составе узла | 1 |
| 11 | RING RETAINING | В составе узла | 1 |
| 12 | PIN | В составе узла | 3 |
| 13 | HOLDER | В составе узла | 1 |
| 14 | PLATE | В составе узла | 1 |
| 15 | PISTON | В составе узла | 9 |
| 19 | PISTON | В составе узла | 2 |
| 20 | SPRING | 0922002 | 2 |
| 25 | PLATE VALVE | 0732003 | 1 |
| 27 | BRG. BALL | 0397915 | 1 |
| 28 | O-RING | A811140 | 1 |
| 103 | BLOCK CYL. | 0922003 | 1 |
| 104 | KIT HOLDER | 0922004 | 1 |
| — | KIT SEAL | В составе узла | 1 |
