Гидромотор (1/4) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор (1/4)» для экскаватора HITACHI ZX40U.

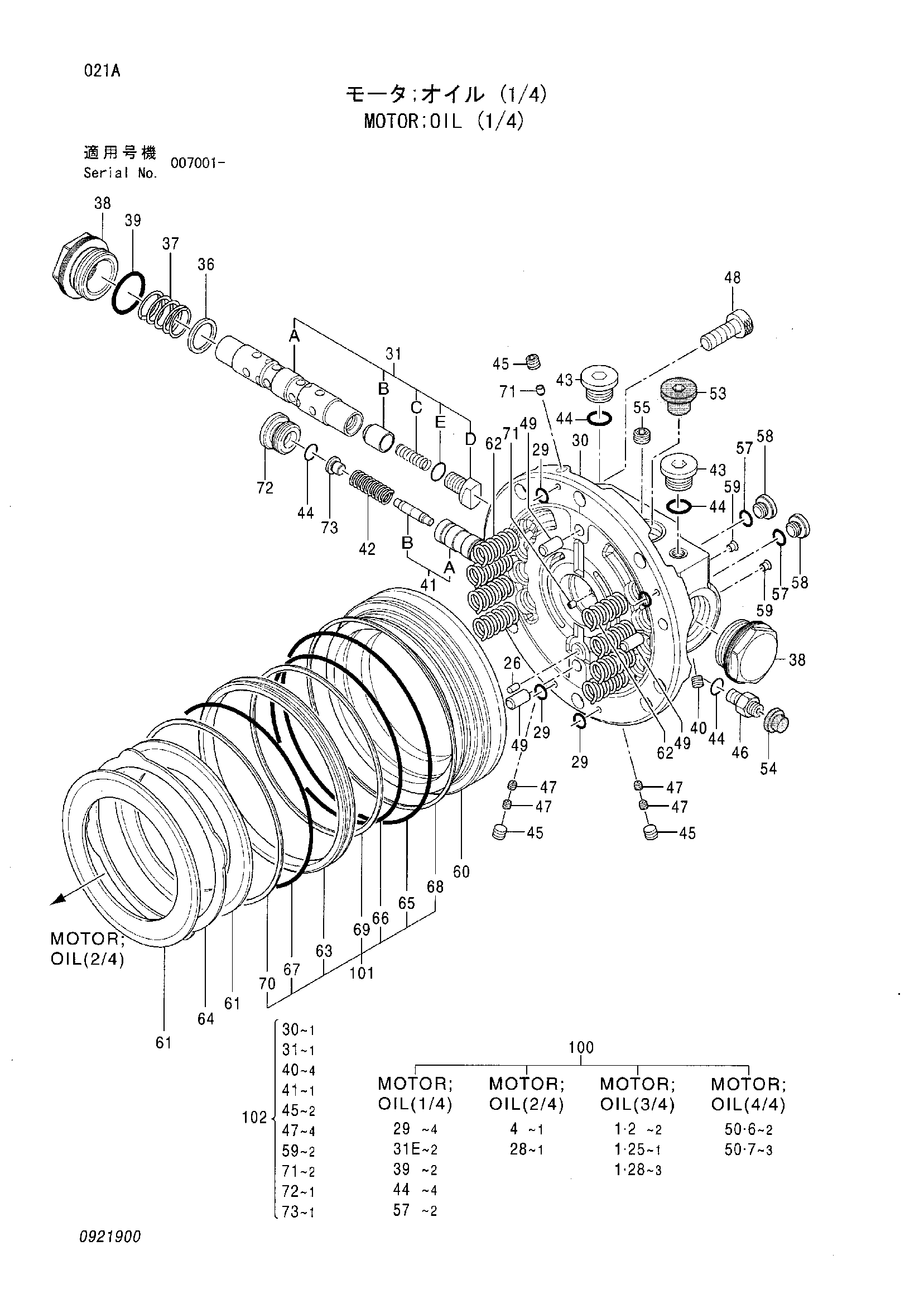

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4614011 | 1 |
| 26 | PIN | 0396703 | 1 |
| 29 | O-RING | 4506407 | 4 |
| 30 | PLATE | В составе узла | 1 |
| 31 | SPOOL ASS'Y | В составе узла | 1 |
| 31A | SPOOL | В составе узла | 1 |
| 31B | VALVE CHECK | В составе узла | 2 |
| 31C | SPRING | В составе узла | 2 |
| 31D | PLUG | В составе узла | 2 |
| 31E | O-RING | 4506320 | 2 |
| 36 | SEAT SPRING | 0398004 | 2 |
| 37 | SPRING | 0921901 | 2 |
| 38 | CAP | 0831902 | 2 |
| 39 | O-RING | 4506429 | 2 |
| 40 | ORIFICE | 0158826 | 2 |
| 41 | SPOOL ASS'Y | В составе узла | 1 |
| 41A | SPOOL | 0921902 | 1 |
| 41B | SPOOL | 0921903 | 1 |
| 42 | SPRING | 0921904 | 1 |
| 43 | PLUG | 0311336 | 2 |
| 44 | O-RING | 4509180 | 4 |
| 45 | PLUG | 0352225 | 3 |
| 46 | PLUG | 0921905 | 1 |
| 47 | ORIFICE | 0436603 | 4 |
| 48 | BOLT SOCKET | 0167922 | 8 |
| 49 | PIN | 0397910 | 4 |
| 53 | PLUG | В составе узла | 2 |
| 54 | PLUG | В составе узла | 1 |
| 55 | PLUG | 94-2010 | 1 |
| 57 | O-RING | 4506408 | 2 |
| 58 | PLUG | 0855901 | 2 |
| 59 | PLUG | 0825105 | 2 |
| 60 | PISTON | 0921906 | 1 |
| 61 | DISC | 0921907 | 2 |
| 62 | SPRING | 0726903 | 8 |
| 63 | COLLER | 0921908 | 1 |
| 64 | PLATE FRICTION | 0921909 | 1 |
| 65 | O-RING | В составе узла | 1 |
| 66 | O-RING | 4154332 | 1 |
| 67 | O-RING | A811125 | 1 |
| 68 | RING BACK-UP | В составе узла | 1 |
| 69 | RING BACK-UP | В составе узла | 1 |
| 70 | RING BACK-UP | 4305023 | 1 |
| 71 | ORIFICE | 0436603 | 2 |
| 72 | PLUG | 0921910 | 1 |
| 73 | SEAT SPRING | 0921911 | 1 |
| 100 | KIT SEAL | 4621965 | 1 |
| 101 | KIT SEAL | 4621966 | 1 |
| 102 | BASE PLATE | 0921912 | 1 |
