Корпус — HITACHI ZX40U
Схема и каталожные номера деталей узла «Корпус» для экскаватора HITACHI ZX40U.

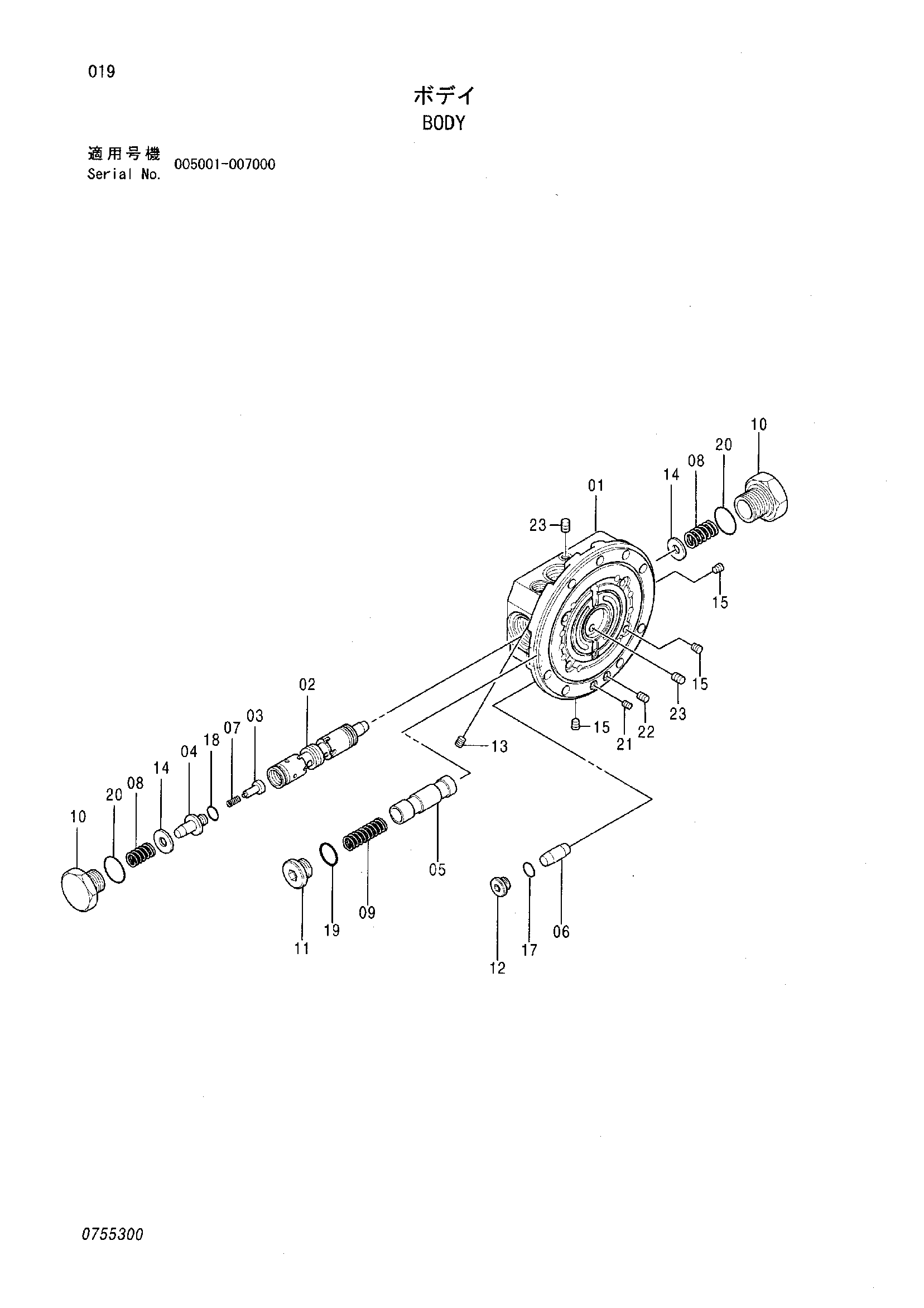

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | BODY | В составе узла | 1 |
| 01 | BODY | В составе узла | 1 |
| 02 | SPOOL | В составе узла | 1 |
| 03 | VALVE CHECK | В составе узла | 2 |
| 04 | GUIDE SPRING | В составе узла | 2 |
| 05 | SPOOL | В составе узла | 1 |
| 06 | SHUTTLE | В составе узла | 1 |
| 07 | SPRING | В составе узла | 2 |
| 08 | SPRING | 0658404 | 2 |
| 09 | SPRING | 0749001 | 1 |
| 10 | PLUG | 0636505 | 2 |
| 11 | PLUG | 0636506 | 2 |
| 12 | PLUG | 0636507 | 2 |
| 13 | CHOKE | В составе узла | 2 |
| 14 | RING | 0636508 | 2 |
| 15 | PLUG | В составе узла | 6 |
| 17 | O-RING | 4506408 | 2 |
| 18 | O-RING | 4140470 | 2 |
| 19 | O-RING | 4509180 | 2 |
| 20 | O-RING | 966689 | 2 |
| 21 | CHOKE | В составе узла | 1 |
| 22 | CHOKE | В составе узла | 1 |
| 23 | PLUG | В составе узла | 2 |
| — | KIT SEAL | В составе узла | 1 |
