Гидромотор — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор» для экскаватора HITACHI ZX40U.

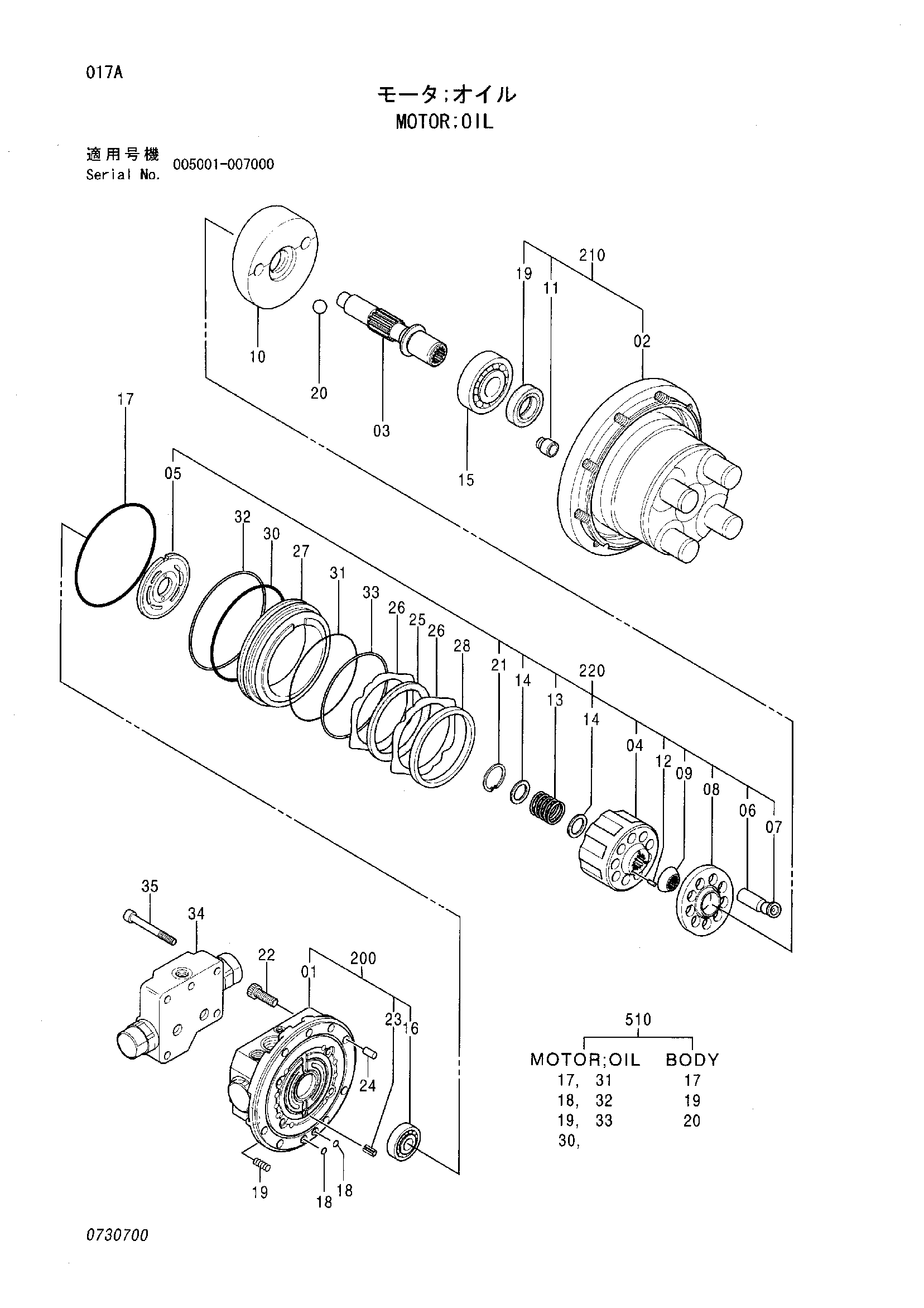

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | В составе узла | 1 |
| 01 | BODY | В составе узла | 1 |
| 02 | BODY | В составе узла | 1 |
| 03 | SHAFT | 0658401 | 1 |
| 04 | BLOCK CYL. | В составе узла | 1 |
| 05 | PLATE | В составе узла | 1 |
| 06 | PISTON | В составе узла | 9 |
| 07 | SHOE | В составе узла | 9 |
| 08 | HOLDER | В составе узла | 1 |
| 09 | HOLDER | В составе узла | 1 |
| 10 | PLATE | 0730701 | 1 |
| 11 | PISTON | В составе узла | 1 |
| 12 | PIN | В составе узла | 3 |
| 13 | SPRING | В составе узла | 1 |
| 14 | RETAINER | В составе узла | 2 |
| 15 | BRG. BALL | 0684605 | 1 |
| 16 | BRG. | 0474202 | 1 |
| 17 | O-RING | A811125 | 1 |
| 18 | O-RING | 4506407 | 1 |
| 19 | SEAL OIL | 0474203 | 1 |
| 20 | BALL | 0636509 | 2 |
| 21 | RING RETAINING | 0426904 | 1 |
| 22 | SCREW | 0474204 | 7 |
| 23 | PIN SPRING | 0426906 | 1 |
| 24 | PIN | 0473906 | 1 |
| 25 | PLATE | 0730702 | 1 |
| 26 | PLATE | 0730703 | 2 |
| 27 | PISTON | 0730704 | 1 |
| 28 | SPACER | 0730705 | 1 |
| 29 | SPRING | 0730706 | 8 |
| 30 | O-RING | A811110 | 1 |
| 31 | O-RING | A811100 | 1 |
| 32 | RING BACK-UP | 0730707 | 1 |
| 33 | RING BACK-UP | 0478601 | 1 |
| 34 | VALVE RELIEF | 4422698 | 1 |
| 35 | BOLT SOCKET | 0429725 | 4 |
| 200 | BODY 1 KIT | 0730708 | 1 |
| 210 | BODY 2 KIT | 0730709 | 1 |
| 220 | CYL. BARREL KIT | 0730710 | 1 |
| 510 | KIT SEAL | 0730711 | 1 |
