Гидромотор хода <со стояночным тормозом> — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор хода <со стояночным тормозом>» для экскаватора HITACHI ZX40U.

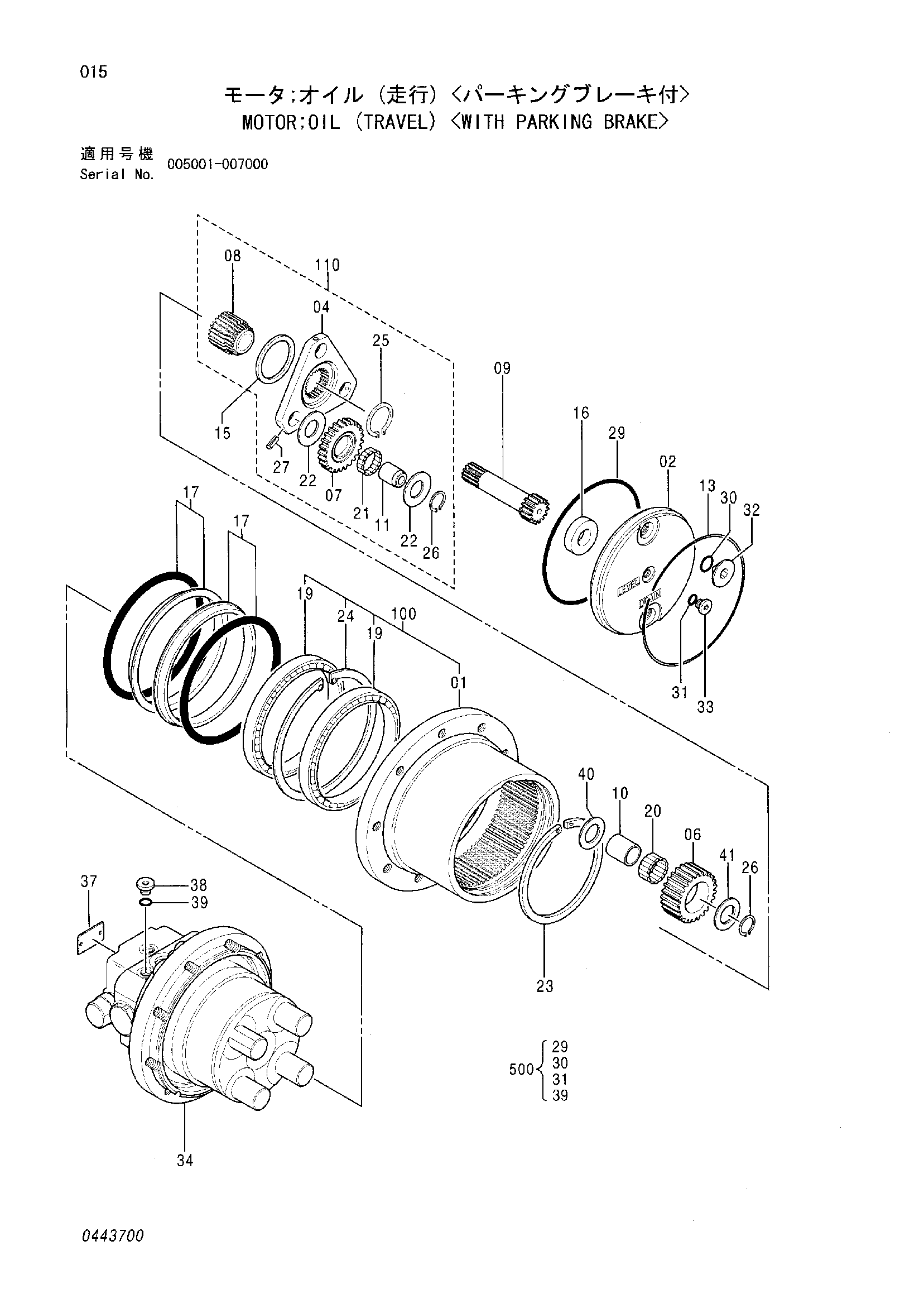

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4433991 | 1 |
| 01 | BODY | В составе узла | 1 |
| 02 | COVER | 0658301 | 1 |
| 04 | CARRIER | В составе узла | 1 |
| 06 | GEAR | 0734701 | 4 |
| 07 | GEAR | В составе узла | 3 |
| 08 | GEAR | В составе узла | 1 |
| 09 | GEAR | 0734702 | 1 |
| 10 | RING | 0658304 | 4 |
| 11 | PIN | В составе узла | 3 |
| 13 | RING | 0658305 | 1 |
| 15 | COLLAR | 0658306 | 1 |
| 16 | RING | 0658307 | 1 |
| 17 | SEAL RING ASS'Y | 0636409 | 2 |
| 19 | BEARING | 0658308 | 2 |
| 20 | NEEDLE | 0658309 | 96 |
| 21 | NEEDLE | В составе узла | 72 |
| 22 | WASHER THRUST | В составе узла | 6 |
| 23 | RING RETAINING | 0658310 | 1 |
| 24 | RING RETAINING | 0658311 | 1 |
| 25 | RING RETAINING | 0658312 | 1 |
| 26 | RING RETAINING | 0474104 | 7 |
| 27 | PIN SPRING | 0473808 | 3 |
| 29 | O-RING | 0658313 | 1 |
| 30 | O-RING | 4509180 | 2 |
| 31 | O-RING | 4506408 | 1 |
| 32 | PLUG | 0664916 | 2 |
| 33 | PLUG | 0664917 | 1 |
| 34 | MOTOR OIL | В составе узла | 1 |
| 37 | NAME-PLATE | В составе узла | 1 |
| 38 | PLUG | 0426810 | 1 |
| 39 | O-RING | 957366 | 1 |
| 40 | WASHER THRUST | 0658314 | 4 |
| 41 | WASHER THRUST | 0658315 | 4 |
| 100 | BODY KIT | 0734703 | 1 |
| 110 | CARRIER 2 KIT | 0734704 | 1 |
| 500 | KIT SEAL | 0658318 | 1 |
