Предохранительный клапан — HITACHI ZX40U
Схема и каталожные номера деталей узла «Предохранительный клапан» для экскаватора HITACHI ZX40U.

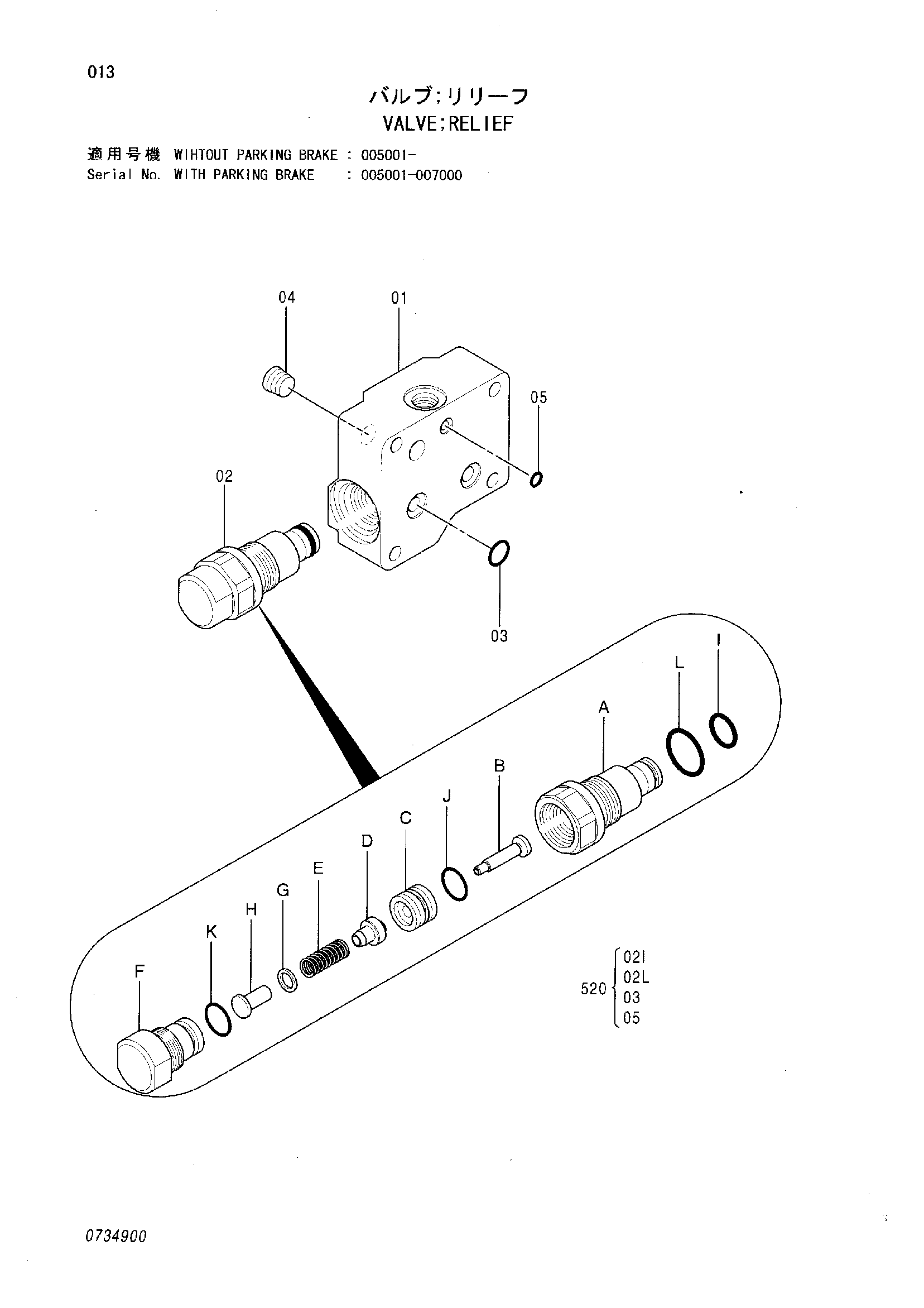

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | VALVE RELIEF | 4422698 | 1 |
| 01 | BODY | 0665101 | 1 |
| 02 | CARTRIDGE | 0734901 | 2 |
| 02A | RETAINER | В составе узла | 1 |
| 02B | POPET | В составе узла | 1 |
| 02C | PISTON | В составе узла | 1 |
| 02D | GUIDE SPRING | В составе узла | 1 |
| 02E | SPRING | В составе узла | 1 |
| 02F | PLUG | В составе узла | 1 |
| 02G | SPACER | В составе узла | 1 |
| 02H | STOPPER | В составе узла | 1 |
| 02I | O-RING | 4506415 | 1 |
| 02J | O-RING | 954493 | 1 |
| 02K | O-RING | 4506418 | 1 |
| 02L | O-RING | 4506428 | 1 |
| 03 | O-RING | 4506412 | 2 |
| 04 | PLUG | 0474301 | 2 |
| 05 | O-RING | 4506407 | 1 |
| 520 | KIT SEAL | 0658502 | 1 |
