Гидромотор — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор» для экскаватора HITACHI ZX40U.

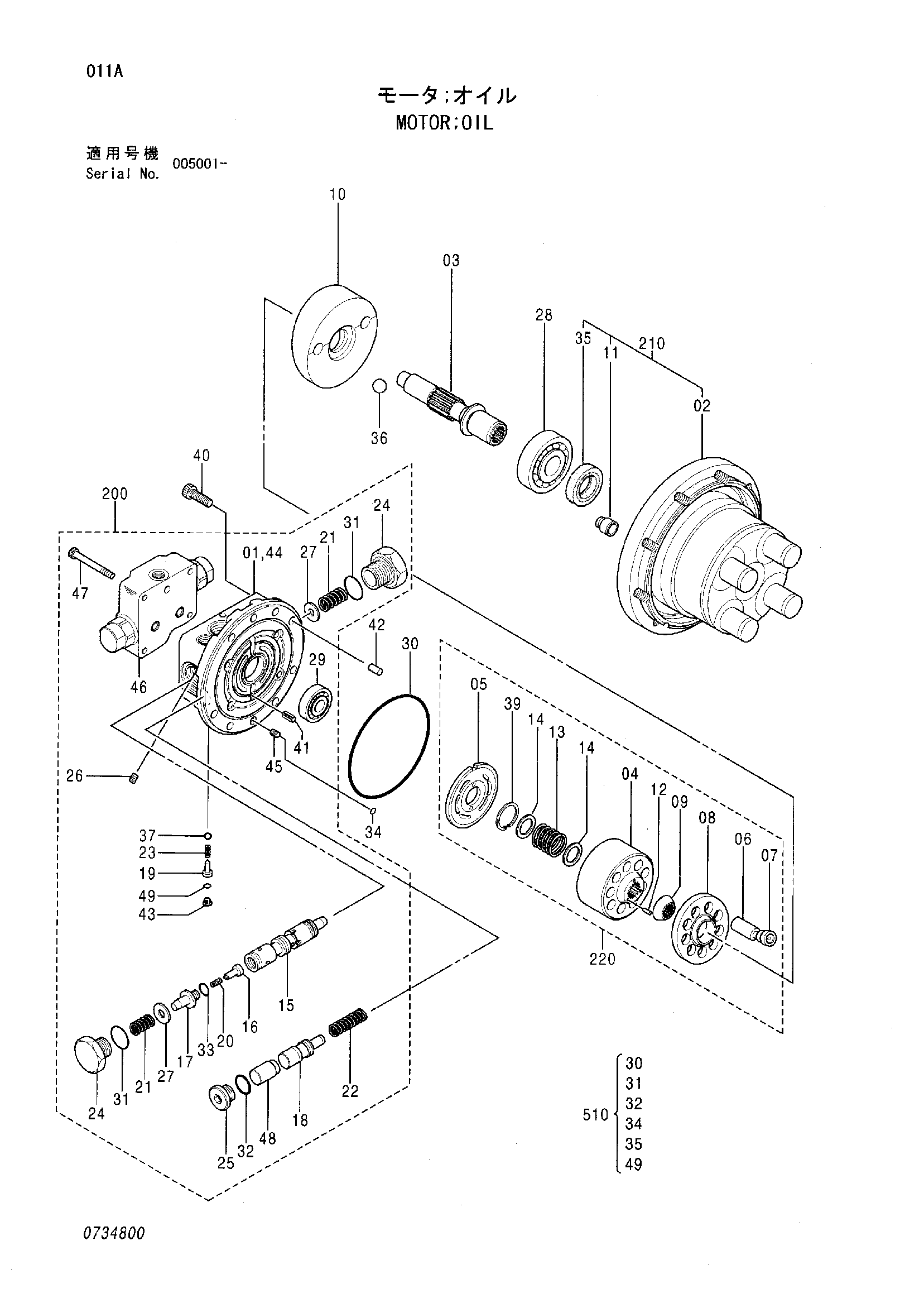

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4422700 | 1 |
| 01 | BODY | В составе узла | 1 |
| 02 | BODY | В составе узла | 1 |
| 03 | SHAFT | 0658401 | 1 |
| 04 | BLOCK CYL. | В составе узла | 1 |
| 05 | PLATE | В составе узла | 1 |
| 06 | PISTON | В составе узла | 9 |
| 07 | SHOE | В составе узла | 9 |
| 08 | HOLDER | В составе узла | 1 |
| 09 | HOLDER | В составе узла | 1 |
| 10 | PLATE | 0734801 | 1 |
| 11 | PISTON | В составе узла | 1 |
| 12 | PIN | В составе узла | 3 |
| 13 | SPRING | В составе узла | 1 |
| 14 | RETAINER | В составе узла | 2 |
| 15 | SPOOL | В составе узла | 1 |
| 16 | VALVE CHECK | В составе узла | 2 |
| 17 | GUIDE SPRING | В составе узла | 2 |
| 18 | SPOOL | В составе узла | 1 |
| 19 | GUIDE SPRING | 0658403 | 2 |
| 20 | SPRING | В составе узла | 2 |
| 21 | SPRING | 0658404 | 2 |
| 22 | SPRING | 0665005 | 1 |
| 23 | SPRING | 0665006 | 2 |
| 24 | PLUG | 0636505 | 2 |
| 25 | PLUG | 0636506 | 2 |
| 26 | CHOKE | В составе узла | 2 |
| 27 | RING | 0636508 | 2 |
| 28 | BRG. BALL | 0684605 | 1 |
| 29 | BRG. | 0474202 | 1 |
| 30 | O-RING | A811125 | 1 |
| 31 | O-RING | 966689 | 2 |
| 32 | O-RING | 4509180 | 2 |
| 33 | O-RING | 4140470 | 2 |
| 34 | O-RING | 4506407 | 1 |
| 35 | SEAL OIL | 0474203 | 1 |
| 36 | BALL | 0636509 | 2 |
| 37 | BALL | 0665007 | 2 |
| 39 | RING RETAINING | 0426904 | 1 |
| 40 | SCREW | 0474204 | 7 |
| 41 | PIN SPRING | 0426906 | 1 |
| 42 | PIN | 0473906 | 1 |
| 43 | PLUG | 0636507 | 2 |
| 44 | PLUG | В составе узла | 7 |
| 45 | CHOKE | В составе узла | 1 |
| 46 | VALVE RELIEF | 4422698 | 1 |
| 47 | BOLT SOCKET | 0429725 | 4 |
| 48 | SPACER | 0665008 | 1 |
| 49 | O-RING | 4506408 | 2 |
| 200 | BODY 1 KIT | 0658405 | 1 |
| 210 | BODY 2 KIT | 0658406 | 1 |
| 220 | CYL. BARREL KIT | 0658407 | 1 |
| 510 | KIT SEAL | 0658408 | 1 |
