Трансмиссия — HITACHI ZX40U
Схема и каталожные номера деталей узла «Трансмиссия» для экскаватора HITACHI ZX40U.

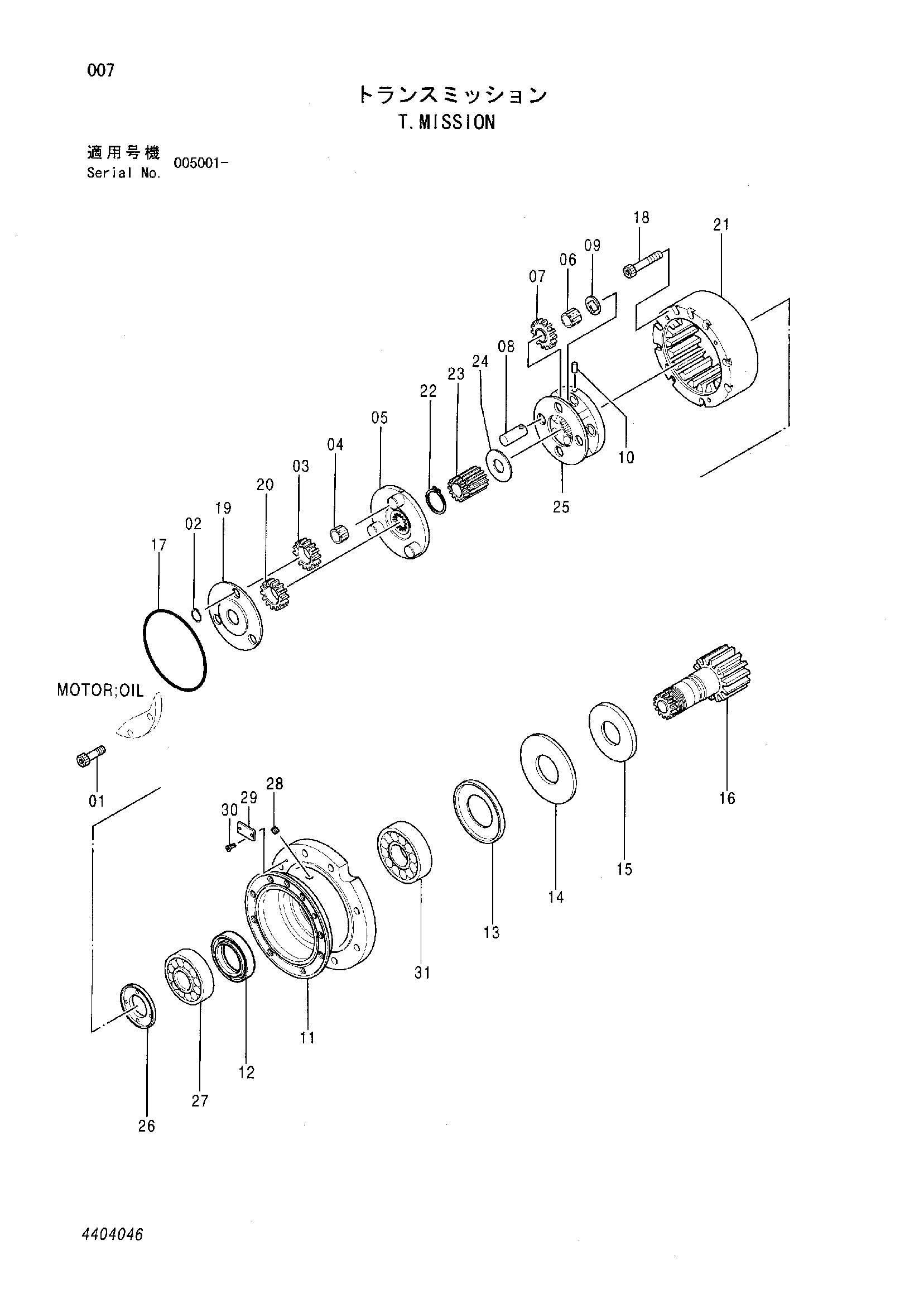

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | T.MISSION | 4404046 | 1 |
| 01 | BOLT SOCKET | 4429365 | 4 |
| 02 | RING RETAINING | 942517 | 3 |
| 03 | GEAR PLANETARY | 4429366 | 3 |
| 04 | BRG. NEEDLE | 4429367 | 3 |
| 05 | CARRIER | 4429368 | 1 |
| 06 | BRG. NEEDLE | 4429369 | 4 |
| 07 | GEAR PLANETARY | 4395202 | 4 |
| 08 | PIN | 4395201 | 4 |
| 09 | PLATE THRUST | 4395204 | 4 |
| 10 | PIN SPRING | 4134502 | 4 |
| 11 | HOUSING | 4429370 | 1 |
| 12 | SEAL OIL | 4428162 | 1 |
| 13 | SPRING PLATE | 4398820 | 1 |
| 14 | PLATE THRUST | 4398821 | 1 |
| 15 | PLATE | 4429371 | 1 |
| 16 | SHAFT PROP. | 4429372 | 1 |
| 17 | O-RING | A810140 | 1 |
| 18 | BOLT SOCKET | 4429373 | 9 |
| 19 | PLATE | 4429376 | 1 |
| 20 | GEAR SUN | 4429377 | 1 |
| 21 | GEAR RING | 4429378 | 1 |
| 22 | RING RETAINING | 4395185 | 1 |
| 23 | GEAR SUN | 4395184 | 1 |
| 24 | PLATE THRUST | 4395207 | 1 |
| 25 | CARRIER | 4429379 | 1 |
| 26 | NUT | 4429380 | 1 |
| 27 | BRG. ROL. | 4429381 | 1 |
| 28 | PLUG | 94-2010 | 1 |
| 29 | NAME-PLATE | В составе узла | 1 |
| 30 | SCREW DRIVE | В составе узла | 2 |
| 31 | BRG. ROL. | 4429382 | 1 |
