Гидромотор (2/2) — HITACHI ZX40U

Схема и каталожные номера деталей узла «Гидромотор (2/2)» для экскаватора HITACHI ZX40U.

МодельHITACHI ZX40UРазделГидромоторыСтраница005

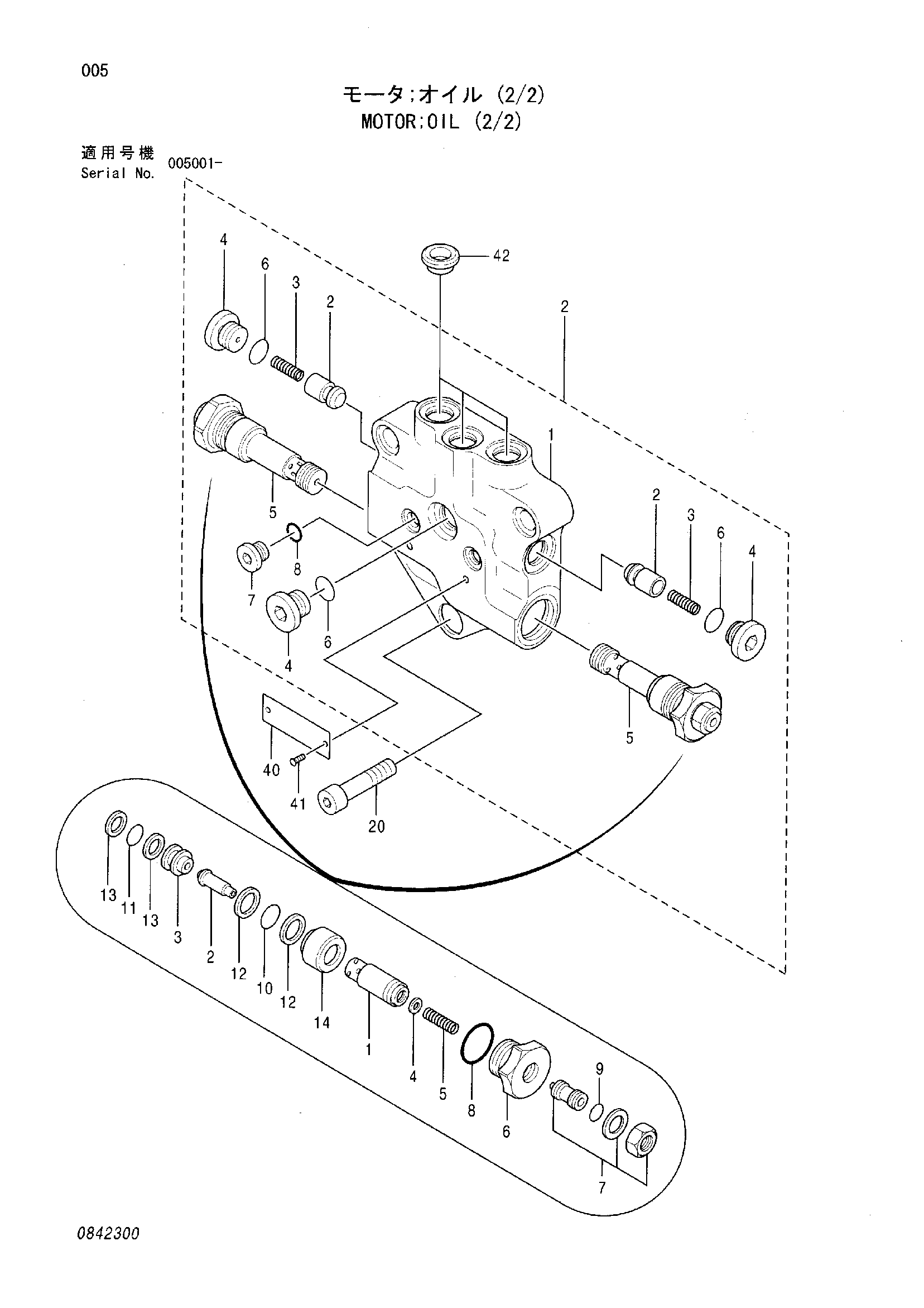

Схема узла

Позиция	Наименование	Каталожный номер	Кол.
—	MOTOR OIL	4481406	1
2	COVER ASS'Y	0842301	1
2-1	BODY	0647002	1
2-2	VALVE CHECK	0647003	2
2-3	SPRING	0647004	2
2-4	PLUG	0311336	3
2-5	VALVE RELIEF ASS'Y	0842302	2
2-5-	HOUSING	В составе узла	1
2-5-	POPET	В составе узла	1
2-5-	SEAT	В составе узла	1
2-5-	SEAT SPRING	В составе узла	1
2-5-	SPRING	В составе узла	1
2-5-	PLUG	В составе узла	1
2-5-	ADJUSTER	В составе узла	1
2-5-	O-RING	4506424	1
2-5-	O-RING	4506320	1
2-5-	O-RING	В составе узла	1
2-5-	O-RING	4506412	1
2-5-	RING BACK-UP	В составе узла	2
2-5-	RING BACK-UP	4027963	2
2-5-	PISTON	В составе узла	1
2-6	O-RING	4509180	3
2-7	PLUG	0647006	2
2-8	O-RING	4506408	2
20	BOLT SOCKET	0158883	3
40	NAME-PLATE	В составе узла	1
41	SCREW DRIVE	В составе узла	2
42	PLUG	В составе узла	3
—	KIT REPAIR	В составе узла	1
