Гидромотор (1/2) — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидромотор (1/2)» для экскаватора HITACHI ZX40U.

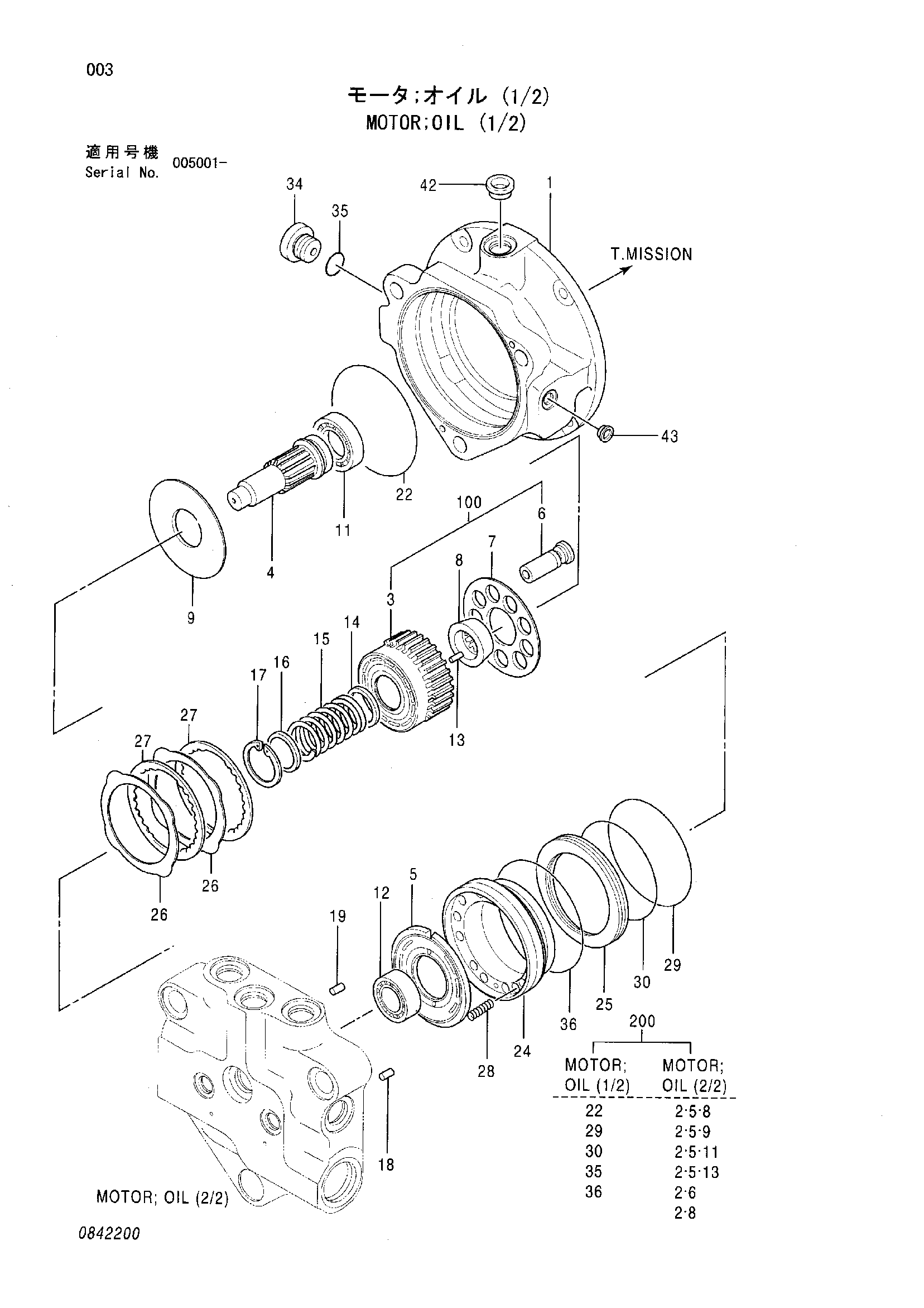

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | MOTOR OIL | 4481406 | 1 |
| 1 | CASE | 0842201 | 1 |
| 3 | BLOCK CYL. | В составе узла | 1 |
| 4 | SHAFT | 0647502 | 1 |
| 5 | PLATE VALVE | 0732003 | 1 |
| 6 | PISTON | В составе узла | 9 |
| 7 | PLATE | 0732004 | 1 |
| 8 | HOLDER | 0397908 | 1 |
| 9 | PLATE THRUST | 0396807 | 1 |
| 11 | BRG. BALL | 0646903 | 1 |
| 12 | BRG. BALL | 0397915 | 1 |
| 13 | PIN | 0434005 | 3 |
| 14 | COLLAR | 0397905 | 1 |
| 15 | SPRING | 0434006 | 1 |
| 16 | WASHER | 0434007 | 1 |
| 17 | RING RETAINING | 0396815 | 1 |
| 18 | PIN | 0444104 | 2 |
| 19 | PIN | 0396703 | 1 |
| 22 | O-RING | 0631413 | 1 |
| 24 | PISTON | 0680801 | 1 |
| 25 | COLLAR | 0631406 | 1 |
| 26 | PLATE FRICTION | 0631407 | 2 |
| 27 | PLATE DISK | 0631408 | 2 |
| 28 | SPRING | 0646905 | 22 |
| 29 | O-RING | A811105 | 1 |
| 30 | O-RING | A811115 | 1 |
| 34 | PLUG | 0436608 | 1 |
| 35 | O-RING | 957366 | 1 |
| 36 | O-RING | A811120 | 1 |
| 42 | PLUG | В составе узла | 1 |
| 43 | PLUG | В составе узла | 1 |
| 100 | BLOCK CYL. KIT | 0646906 | 1 |
| 200 | KIT REPAIR | 0732008 | 1 |
