Детали отопителя [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Детали отопителя [ML Crane]» для экскаватора HITACHI ZX40U.

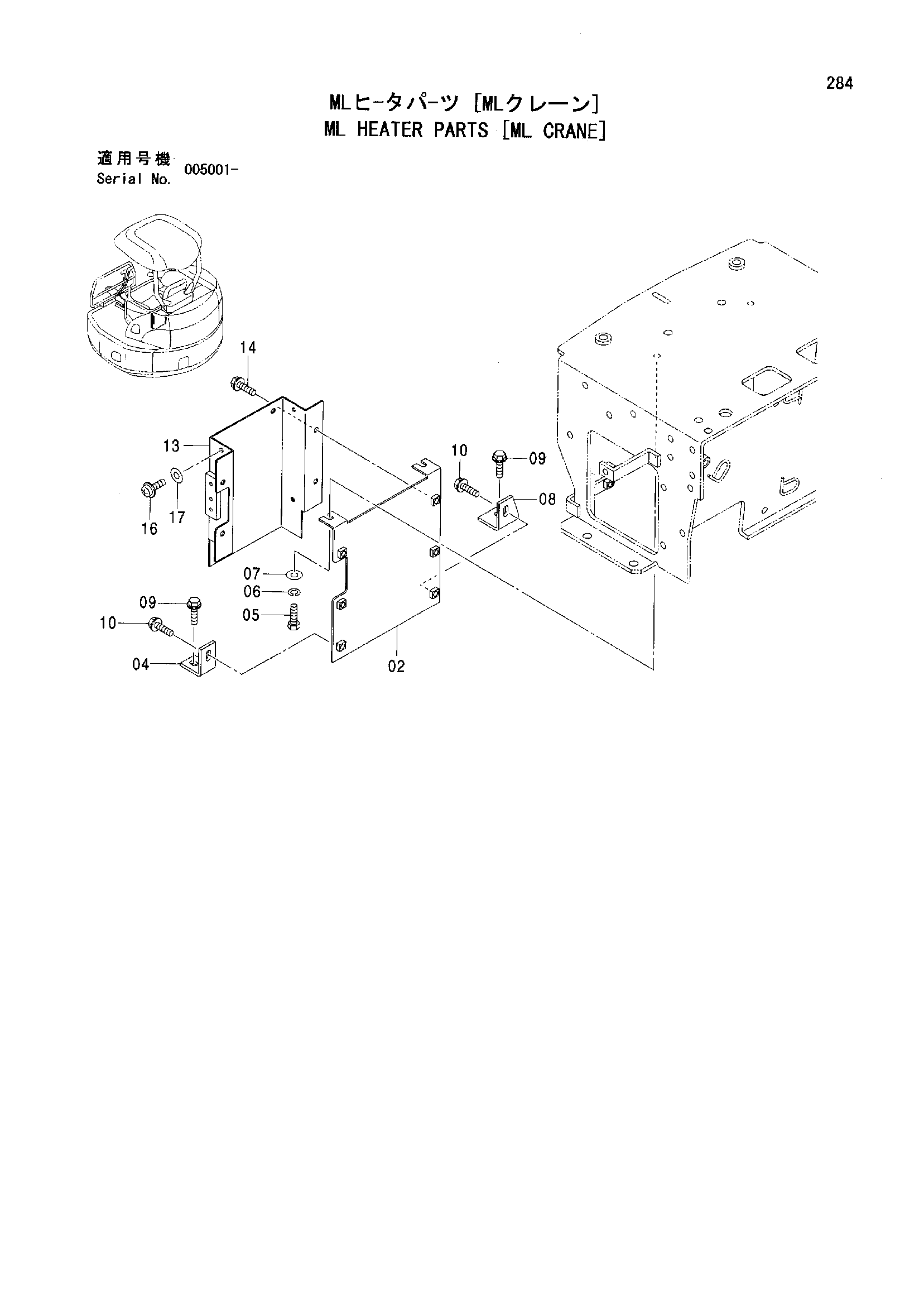

Схема узла
![Детали отопителя [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/11888b2a-0fbb-4437-8fec-c9e626130f0b.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 02 | BRACKET | 8091185 | 1 |
| 04 | BRACKET | 4406535 | 1 |
| 05 | BOLT | J900816 | 2 |
| 06 | WASHER SPRING | A590908 | 2 |
| 07 | WASHER PLANE | A590108 | 2 |
| 08 | BRACKET | 4484202 | 1 |
| 09 | BOLT SEMS | J260825 | 2 |
| 09A | BOLT | J900825 | 1 |
| 09B | WASHER PLANE | A590108 | 1 |
| 10 | BOLT SEMS | J260820 | 2 |
| 10A | BOLT | J900820 | 1 |
| 10B | WASHER PLANE | A590108 | 1 |
| 13 | BRACKET | 8090138 | 1 |
| 14 | BOLT SEMS | J260816 | 4 |
| 14A | BOLT | J900816 | 1 |
| 14B | WASHER PLANE | A590108 | 1 |
| 16 | SCREW SEMS | J670508 | 4 |
| 17 | WASHER PLANE | A590105 | 4 |
