Детали кабины ML [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Детали кабины ML [ML Crane]» для экскаватора HITACHI ZX40U.

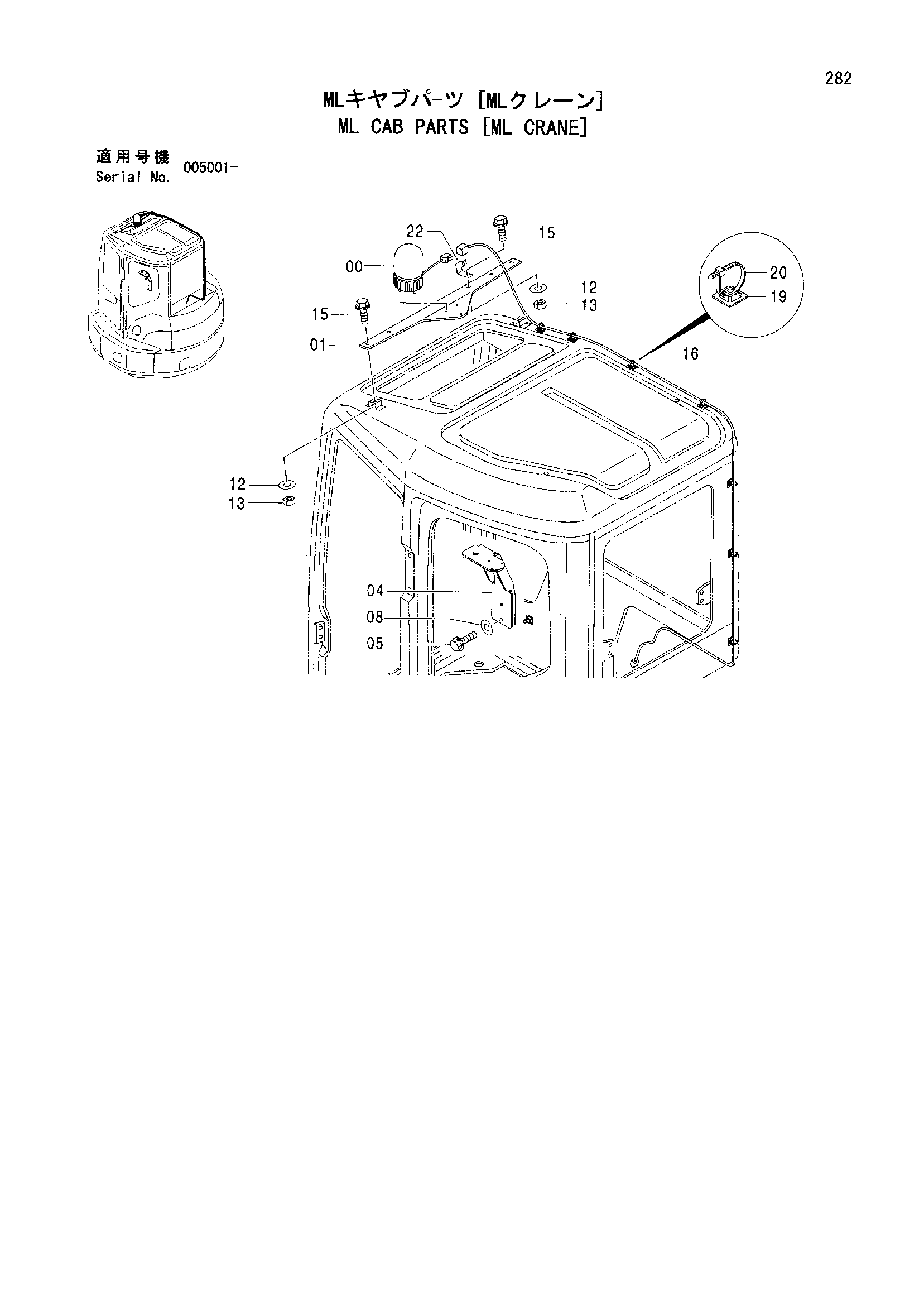

Схема узла
![Детали кабины ML [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/88a0e9a4-e392-4d28-8a64-ccc545a21235.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | LAMP | 4613447 | 1 |
| 01 | BRACKET | 3097952 | 1 |
| 04 | BRACKET | 8091259 | 1 |
| 05 | BOLT SEMS | J260625 | 2 |
| 05A | BOLT | J900625 | 1 |
| 05B | WASHER PLANE | A590106 | 1 |
| 08 | WASHER PLANE | A590106 | 2 |
| 12 | WASHER PLANE | A590110 | 3 |
| 13 | NUT | J950010 | 3 |
| 15 | BOLT SEMS | J271025 | 3 |
| 15A | BOLT | J901025 | 1 |
| 15B | WASHER PLANE | J222010 | 1 |
| 16 | HARNESS WIRE | 4477597 | 1 |
| 19 | SUPPORT | 4289709 | 8 |
| 20 | CLIP | 4289708 | 8 |
| 22 | BRACKET | 4408572 | 1 |
