Датчик поворота [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Датчик поворота [ML Crane]» для экскаватора HITACHI ZX40U.

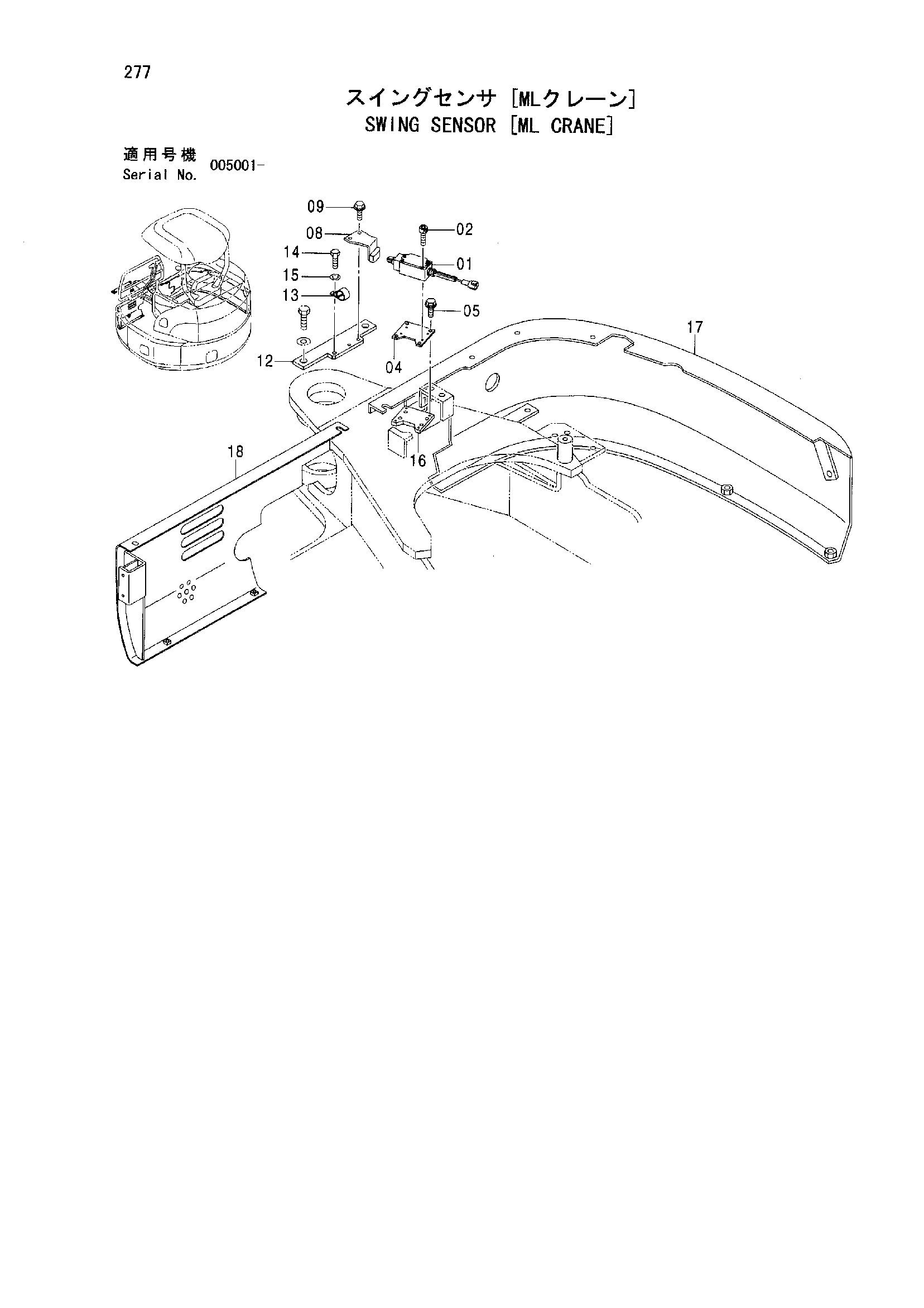

Схема узла
![Датчик поворота [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/5573eb72-f031-4a89-a655-5f8b434ddfe6.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | SWITCH LIMIT | 4433467 | 1 |
| 02 | SCREW SEMS | J450540 | 4 |
| 04 | PLATE | 4440611 | 1 |
| 05 | BOLT SEMS | J260612 | 4 |
| 05A | BOLT | J900612 | 1 |
| 05B | WASHER PLANE | A590106 | 1 |
| 08 | BRACKET | 9755132 | 1 |
| 09 | BOLT SEMS | J260820 | 2 |
| 09A | BOLT | J900820 | 1 |
| 09B | WASHER PLANE | A590108 | 1 |
| 12 | PLATE | 4440610 | 1 |
| 13 | CLIP | 4190272 | 1 |
| 14 | BOLT | J901016 | 1 |
| 15 | WASHER SPRING | A590910 | 1 |
| 16 | SEAT SCREW | 4440612 | 1 |
| 17 | COVER | 3095832 | 1 |
| 18 | COVER | 3089924 | 1 |
