Гидролинии клапана [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидролинии клапана [ML Crane]» для экскаватора HITACHI ZX40U.

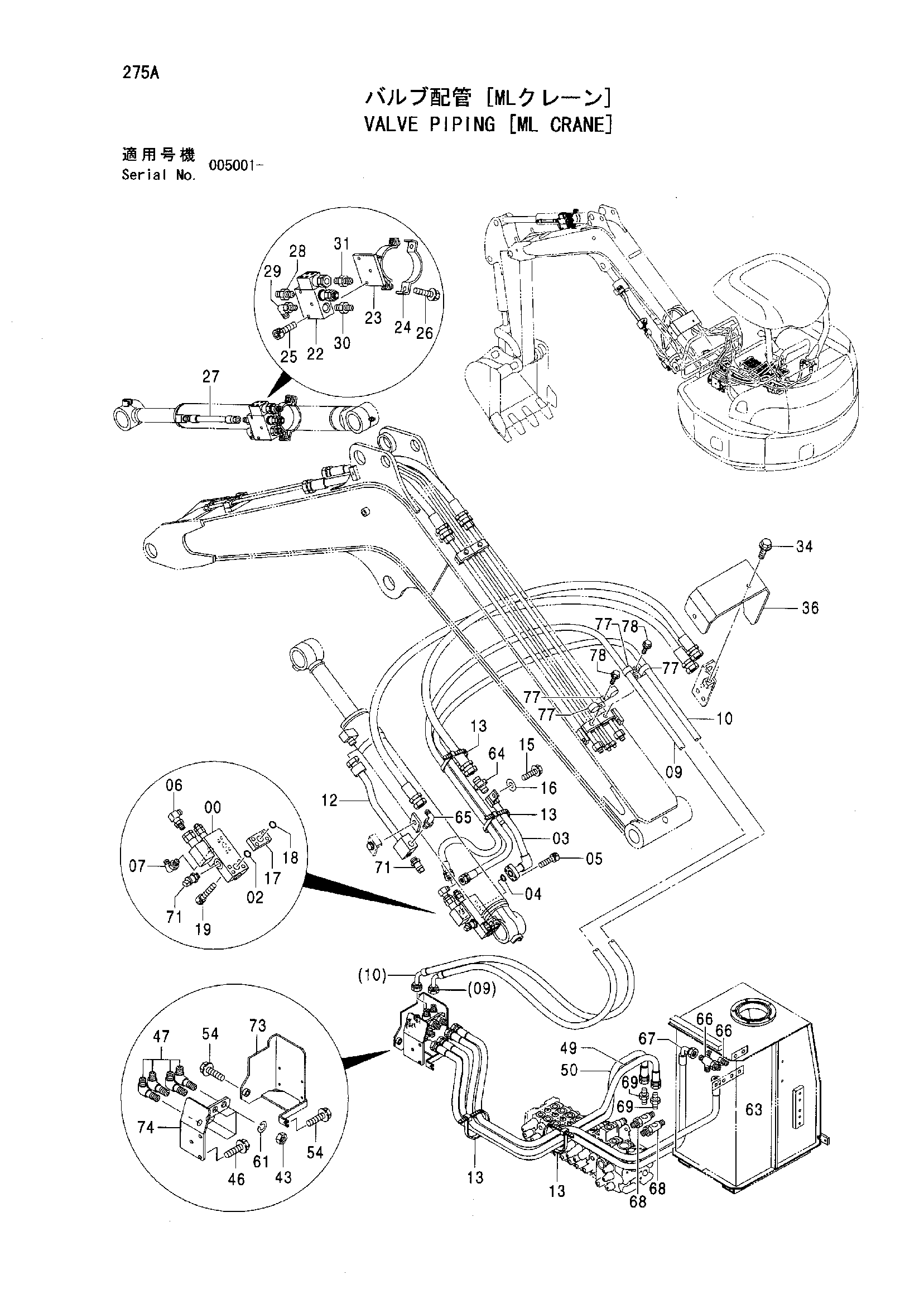

Схема узла
![Гидролинии клапана [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/89be74af-07be-4246-a126-7e497528d7cf.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE HOLDING | 4484039 | 1 |
| 02 | O-RING | 4506420 | 1 |
| 03 | PIPE | 8080311 | 1 |
| 04 | O-RING | A811025 | 1 |
| 05 | BOLT SOCKET | M340836 | 4 |
| 06 | ELBOW S | 4434986 | 1 |
| 06A | O-RING | 957366 | 1 |
| 07 | ELBOW S | 4037761 | 1 |
| 07A | O-RING | 4509180 | 1 |
| 09 | HOSE | 4483752 | 1 |
| 10 | HOSE | 4483753 | 1 |
| 12 | PIPE | 8095226 | 1 |
| 13 | CLIP BAND | 4055312 | 10 |
| 15 | BOLT SEMS | J271025 | 1 |
| 15A | BOLT | J901025 | 1 |
| 15B | WASHER PLANE | J222010 | 1 |
| 16 | WASHER PLANE | J253210 | 1 |
| 17 | FLANGE | 4439058 | 1 |
| 18 | O-RING | 4506420 | 1 |
| 19 | BOLT SOCKET | M340865 | 4 |
| 22 | VALVE HOLDING | 4429579 | 1 |
| 23 | CLAMP | 8080312 | 1 |
| 24 | CLAMP | 4438000 | 1 |
| 25 | BOLT SOCKET | M340856 | 3 |
| 26 | BOLT SEMS | J271035 | 2 |
| 26A | BOLT | J901035 | 1 |
| 26B | WASHER PLANE | J222010 | 1 |
| 27 | PIPE | 8080309 | 1 |
| 28 | ADAPTER | 4042032 | 1 |
| 28A | O-RING | 4506418 | 1 |
| 29 | ELBOW S | 4037760 | 1 |
| 29A | O-RING | 4506418 | 1 |
| 30 | ADAPTER | 4042031 | 1 |
| 30A | O-RING | 4509180 | 1 |
| 31 | ADAPTER S | 4368205 | 1 |
| 31A | O-RING | 957366 | 1 |
| 34 | BOLT SEMS | J260845 | 1 |
| 34A | BOLT | J900845 | 1 |
| 34B | WASHER PLANE | A590108 | 1 |
| 36 | COVER | 8091809 | 1 |
| 43 | NUT | 4614480 | 4 |
| 46 | BOLT SEMS | J260816 | 3 |
| 46A | BOLT | J900816 | 1 |
| 46B | WASHER PLANE | A590108 | 1 |
| 47 | ELBOW S | 4483751 | 4 |
| 49 | HOSE | 4483754 | 1 |
| 50 | HOSE | 4483755 | 1 |
| 54 | BOLT SEMS | J271030 | 2 |
| 54A | BOLT | J901030 | 1 |
| 54B | WASHER PLANE | J222010 | 1 |
| 61 | WASHER SPRING | J257218 | 4 |
| 63 | HOSE | 4483758 | 1 |
| 64 | ADAPTER | 4042032 | 1 |
| 64A | O-RING | 4506418 | 1 |
| 65 | ELBOW S | 4037760 | 1 |
| 65A | O-RING | 4506418 | 1 |
| 66 | TEE S | 4190267 | 2 |
| 66A | O-RING | 4509180 | 1 |
| 67 | HOSE | 4483759 | 1 |
| 68 | ADAPTER S | 4181778 | 2 |
| 69 | ADAPTER S | 4124754 | 2 |
| 71 | SENSOR PRES. | 4436271 | 2 |
| 71A | O-RING | 4365826 | 1 |
| 73 | COVER | 8090236 | 1 |
| 74 | BRACKET | 8090237 | 1 |
| 77 | CLIP | 4190266 | 4 |
| 78 | BOLT SEMS | J260845 | 2 |
| 78A | BOLT | J900845 | 1 |
| 78B | WASHER PLANE | A590108 | 1 |
