Датчик стрелы [ML Crane] — HITACHI ZX40U

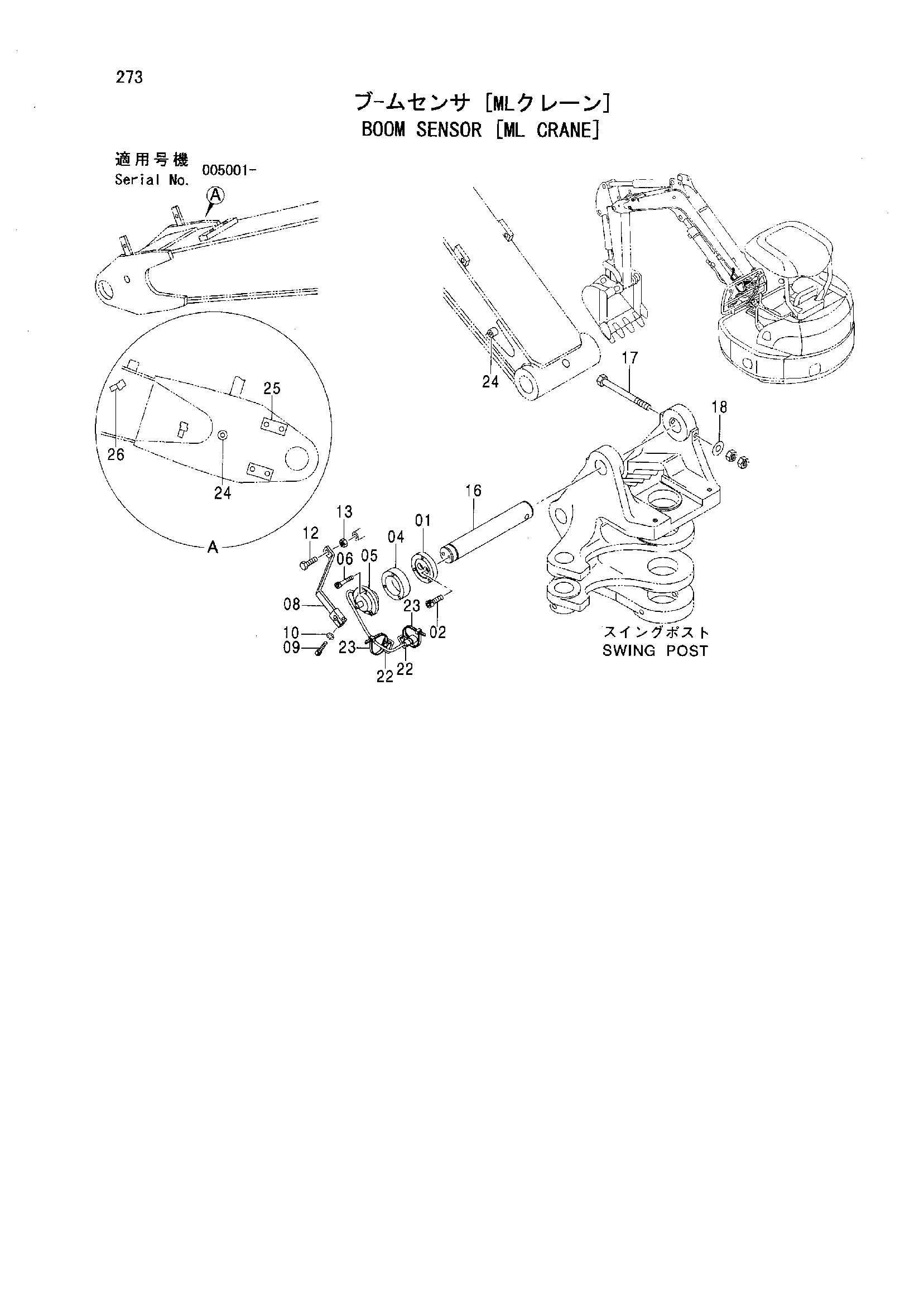

Схема и каталожные номера деталей узла «Датчик стрелы [ML Crane]» для экскаватора HITACHI ZX40U.
Схема узла
![Датчик стрелы [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/3478609a-29cb-4701-9360-5d37dc96c61a.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | SEAT | 4438438 | 1 |
| 02 | BOLT SOCKET | J781020 | 2 |
| 04 | SEAT | 4438439 | 1 |
| 05 | SENSOR ANGLE | 4451098 | 1 |
| 06 | BOLT | J900845 | 3 |
| 08 | LINK | 8080404 | 1 |
| 09 | BOLT SOCKET | J780830 | 1 |
| 10 | WASHER SPRING | A590908 | 1 |
| 12 | BOLT | J901040 | 1 |
| 13 | NUT | J950010 | 1 |
| 16 | PIN | 4438440 | 1 |
| 17 | BOLT | 3089510 | 1 |
| 18 | WASHER PLANE | A590114 | 1 |
| 22 | SUPPORT | 4289709 | 2 |
| 23 | CLIP | 4289708 | 2 |
| 24 | BOSS | 4416918 | 2 |
| 25 | SEAT SCREW | 4438442 | 2 |
| 26 | CLIP WD. | 4330648 | 2 |
