Датчик рукояти [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Датчик рукояти [ML Crane]» для экскаватора HITACHI ZX40U.

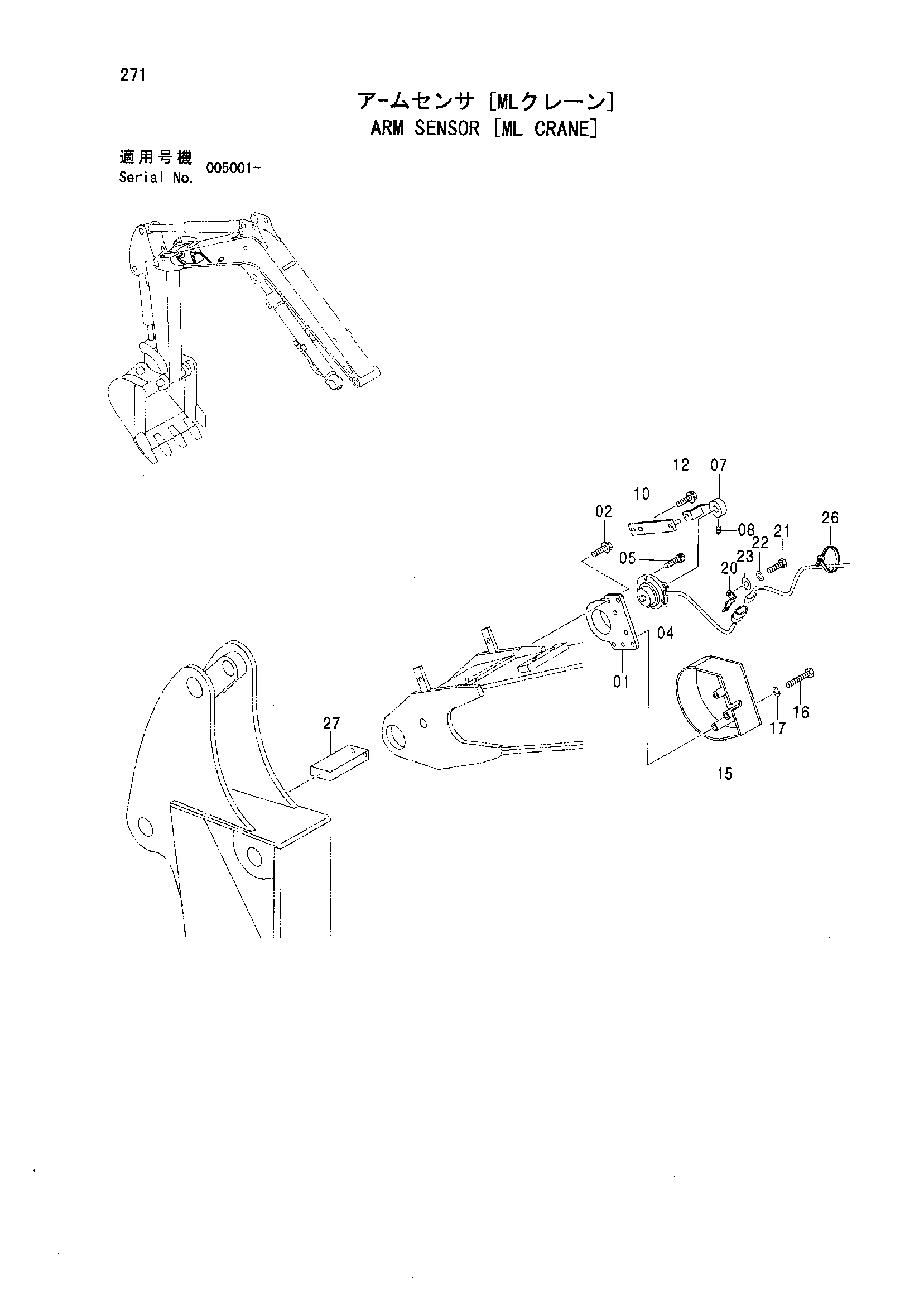

Схема узла
![Датчик рукояти [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/5d9984ca-aa9c-4a00-a02d-f4c1f0074c1e.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 01 | SEAT | 8080405 | 1 |
| 02 | BOLT SEMS | J271025 | 4 |
| 02A | BOLT | J901025 | 1 |
| 02B | WASHER PLANE | J222010 | 1 |
| 04 | SENSOR ANGLE | 4451098 | 1 |
| 05 | BOLT SOCKET | J780820 | 3 |
| 07 | LEVER | 9754924 | 1 |
| 08 | SCREW SET | M040612 | 1 |
| 10 | LEVER | 9761498 | 1 |
| 12 | BOLT SEMS | J260820 | 2 |
| 12A | BOLT | J900820 | 1 |
| 12B | WASHER PLANE | A590108 | 1 |
| 15 | COVER | 7038589 | 1 |
| 16 | BOLT | J901085 | 3 |
| 17 | WASHER SPRING | A590910 | 3 |
| 20 | BRACKET | 4408572 | 1 |
| 21 | BOLT | J901016 | 1 |
| 22 | WASHER SPRING | A590910 | 1 |
| 23 | WASHER PLANE | A590110 | 1 |
| 26 | CLIP BAND | 4055311 | 7 |
| 27 | SEAT SCREW | 4610364 | 1 |
