Гидролинии блокировки [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидролинии блокировки [ML Crane]» для экскаватора HITACHI ZX40U.

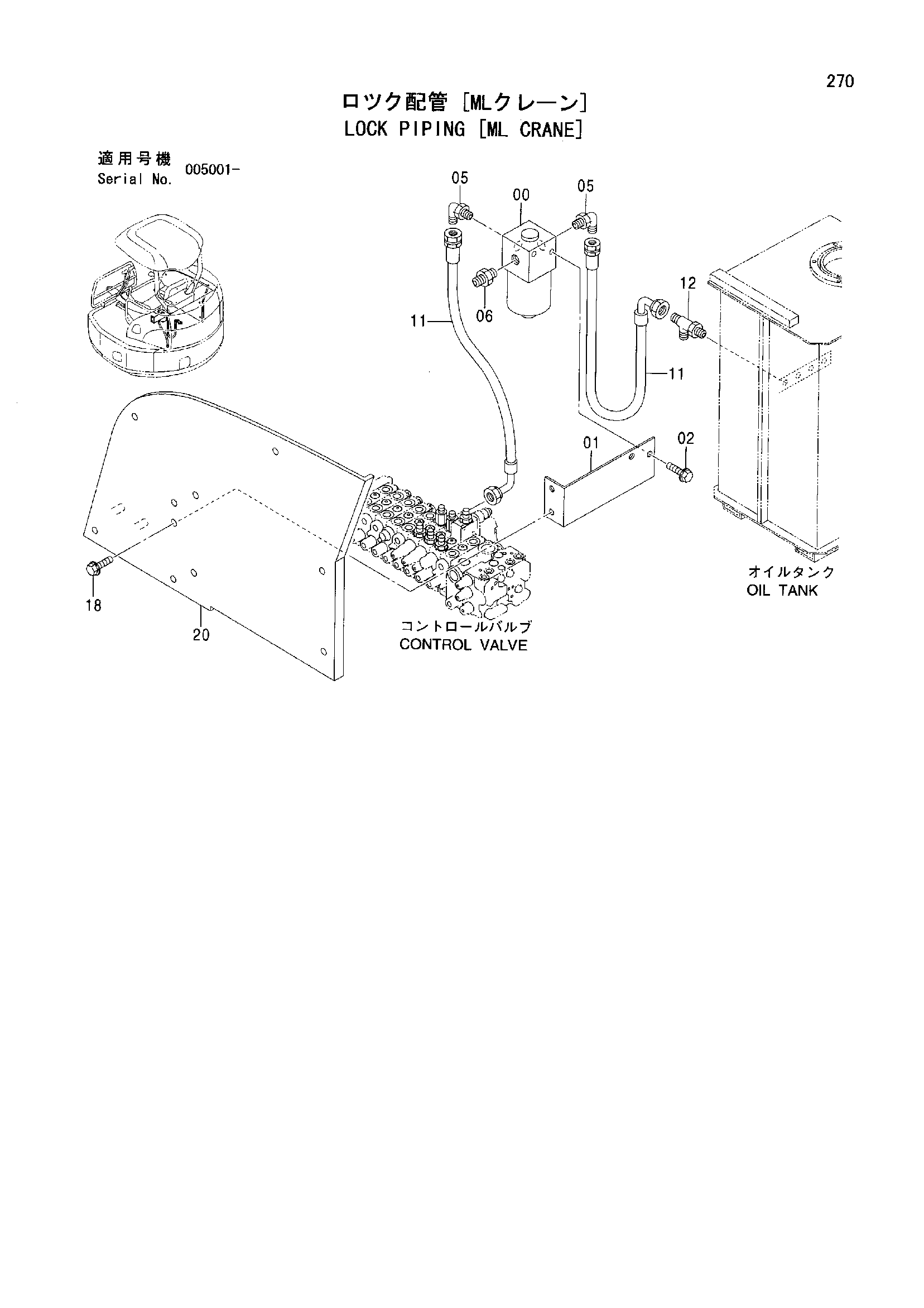

Схема узла
![Гидролинии блокировки [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/c6a9d73b-3455-481d-97c2-e3442d12dfaf.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE SOLENOID | 4438092 | 1 |
| 01 | BRACKET | 9759605 | 1 |
| 02 | BOLT SEMS | J260614 | 2 |
| 02A | BOLT | J900614 | 1 |
| 02B | WASHER PLANE | A590106 | 1 |
| 05 | ELBOW S | 4434981 | 2 |
| 05A | O-RING | 957366 | 1 |
| 06 | ADAPTER | 4042030 | 1 |
| 06A | O-RING | 957366 | 1 |
| 11 | HOSE | 4482964 | 2 |
| 12 | TEE S | 4196405 | 1 |
| 18 | BOLT SEMS | J260816 | 2 |
| 18A | BOLT | J900816 | 1 |
| 18B | WASHER PLANE | A590108 | 1 |
| 20 | BRACKET | 7046569 | 1 |
