Тяга в сборе [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Тяга в сборе [ML Crane]» для экскаватора HITACHI ZX40U.

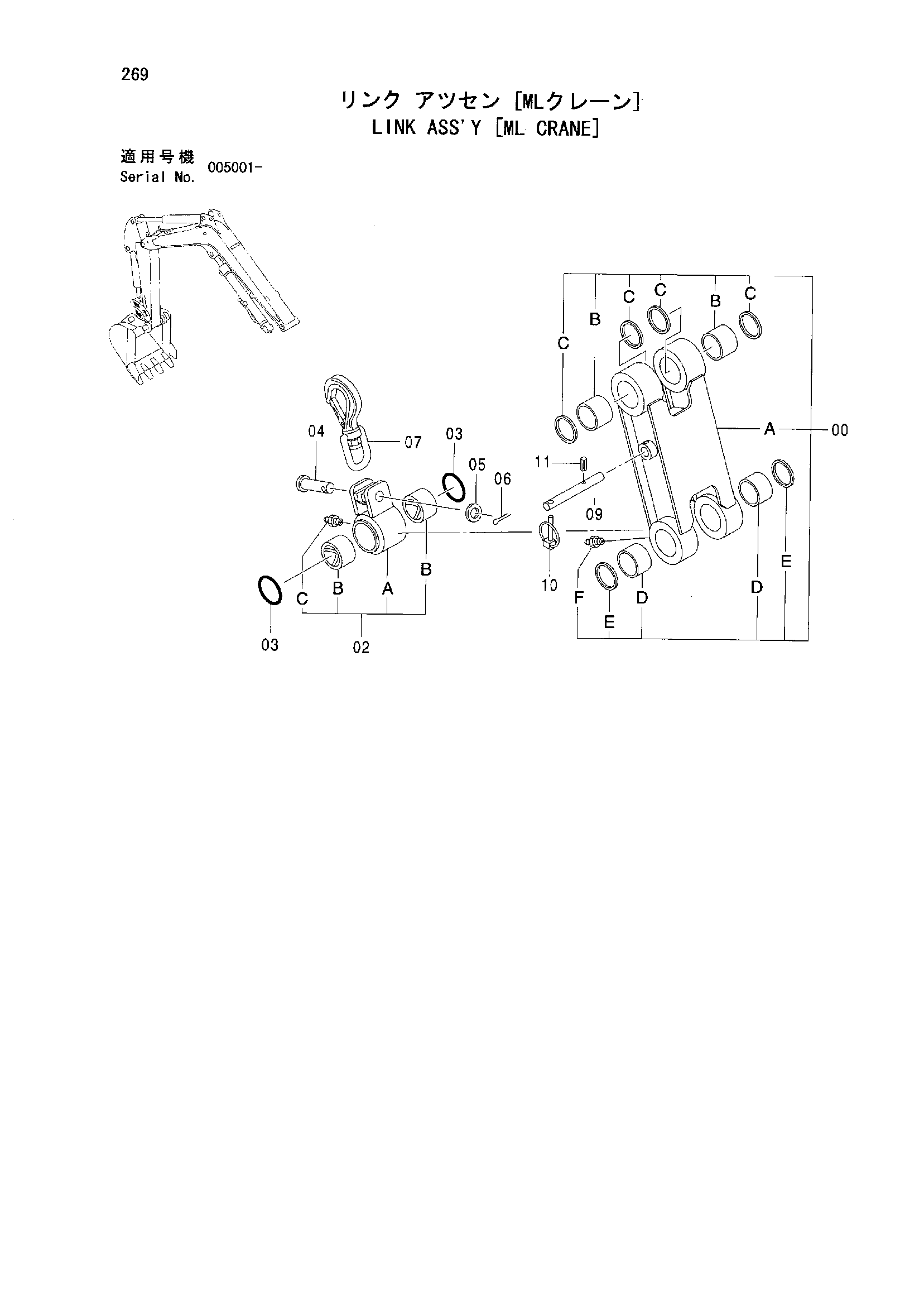

Схема узла
![Тяга в сборе [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/a0ddbf67-c226-4600-9fc4-06bb0af9308b.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | LINK | 9190976 | 1 |
| 00A | LINK | 7038544 | 1 |
| 00B | BUSHING | 4340369 | 2 |
| 00C | SEAL DUST | 4347251 | 4 |
| 00D | BUSHING | 4291437 | 2 |
| 00E | SEAL DUST | 4347251 | 2 |
| 00F | FITTING GREASE | J75481 | 2 |
| 02 | LINK | 9190975 | 1 |
| 02A | LINK | 8080327 | 1 |
| 02B | BUSHING | 4291437 | 2 |
| 02C | FITTING GREASE | J75481 | 1 |
| 03 | O-RING | 4275533 | 2 |
| 04 | PIN | 4430185 | 1 |
| 05 | WASHER PLANE | A590120 | 1 |
| 06 | PIN SPLIT | A765040 | 1 |
| 07 | HOOK | 4621285 | 1 |
| 09 | PIN | 4438101 | 1 |
| 10 | PIN RING | 4001834 | 1 |
| 11 | PIN SPRING | 967380 | 1 |
