Детали монитора [ML Crane] — HITACHI ZX40U
Схема и каталожные номера деталей узла «Детали монитора [ML Crane]» для экскаватора HITACHI ZX40U.

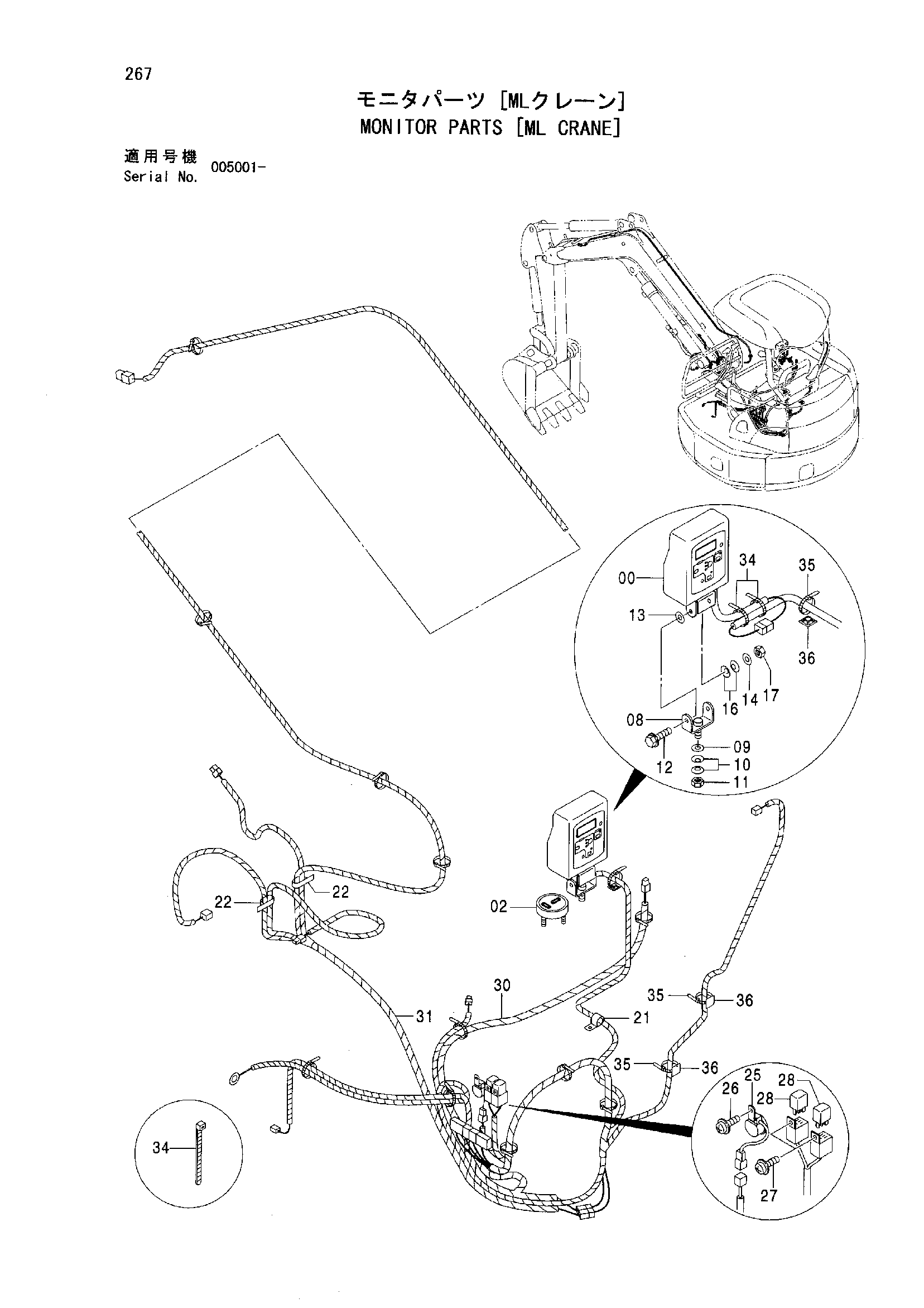

Схема узла
![Детали монитора [ML Crane] — схема HITACHI ZX40U](/data/zx40u/images/7e172a3c-8dd4-464b-b878-b39d687371c2.png)
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | MONITOR | 4476355 | 1 |
| 02 | LEVEL | 4475524 | 1 |
| 08 | BRACKET | 9755528 | 1 |
| 09 | WASHER PLANE | A590112 | 1 |
| 10 | SPRING DISC | 4172172 | 2 |
| 11 | NUT U | M660012 | 1 |
| 12 | BOLT SEMS | J260620 | 2 |
| 12A | BOLT | J900620 | 1 |
| 12B | WASHER PLANE | A590106 | 1 |
| 13 | PLATE FRICTION | 4279721 | 2 |
| 14 | WASHER PLANE | J250006 | 2 |
| 16 | SPRING DISK | 4340354 | 4 |
| 17 | NUT U | 4045245 | 2 |
| 21 | CLIP | 4190275 | 1 |
| 22 | CLIP | 4190292 | 2 |
| 25 | BUZZER | 4330649 | 1 |
| 26 | SCREW SEMS | J680612 | 1 |
| 27 | SCREW SEMS | J680512 | 2 |
| 28 | RELAY | 4394590 | 2 |
| 30 | HARNESS WIRE | 2051519 | 1 |
| 31 | HARNESS WIRE | 2051520 | 1 |
| 34 | CLIP BAND | 4055312 | 25 |
| 35 | CLIP | 4289708 | 3 |
| 36 | SUPPORT | 4289709 | 3 |
