Ковш 0,10 м³ (ширина 450 мм) <JIS 94> — HITACHI ZX40U
Схема и каталожные номера деталей узла «Ковш 0,10 м³ (ширина 450 мм) <JIS 94>» для экскаватора HITACHI ZX40U.

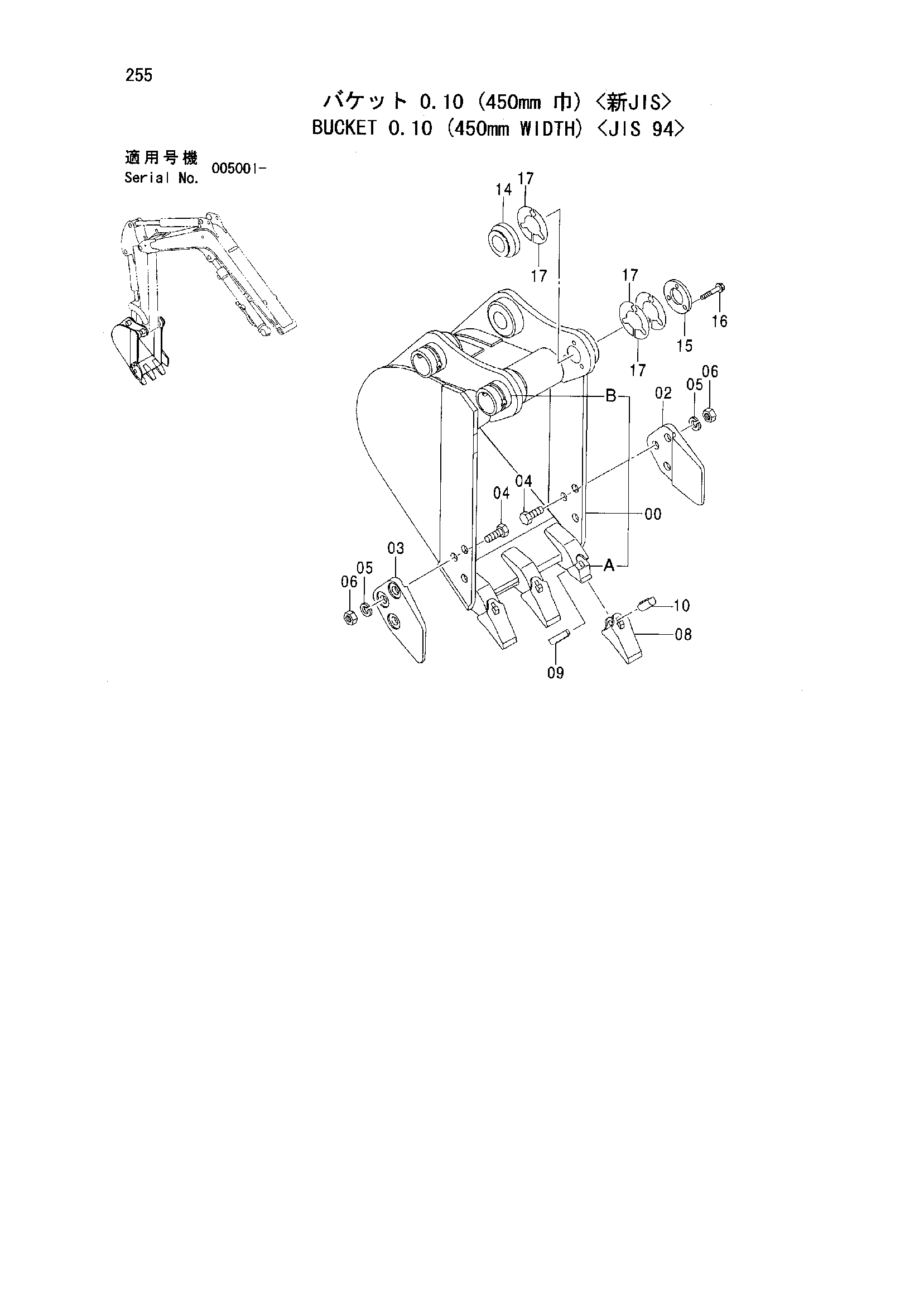

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | BUCKET ASS'Y | 9182270 | 1 |
| 00 | BUCKET | 6015699 | 1 |
| 00A | ADAPTER | 4339864 | 3 |
| 00B | STOPPER | 4197029 | 2 |
| 02 | CUTTER SIDE | 3061850 | 1 |
| 03 | CUTTER SIDE | 3061851 | 1 |
| 04 | BOLT | 4317650 | 6 |
| 05 | WASHER SPRING | J252214 | 6 |
| 05 | WASHER SPRING | A590914 | 6 |
| 06 | NUT | J231214 | 6 |
| 06 | NUT | J951014 | 6 |
| 08 | POINT | 4339865 | 3 |
| 09 | PIN LOCK | 4339868 | 3 |
| 10 | RUBBER LOCK | 4339867 | 3 |
| 14 | BOSS | 4352090 | 1 |
| 15 | PLATE | 4287606 | 1 |
| 16 | BOLT SEMS | J040850 | 3 |
| 16 | BOLT SEMS | J260850 | 3 |
| 16 | BOLT SEMS | J260850 | 3 |
| 17 | SHIM 1.0 | 4287605 | 10 |
