Опора рукояти 1,34 м — HITACHI ZX40U
Схема и каталожные номера деталей узла «Опора рукояти 1,34 м» для экскаватора HITACHI ZX40U.

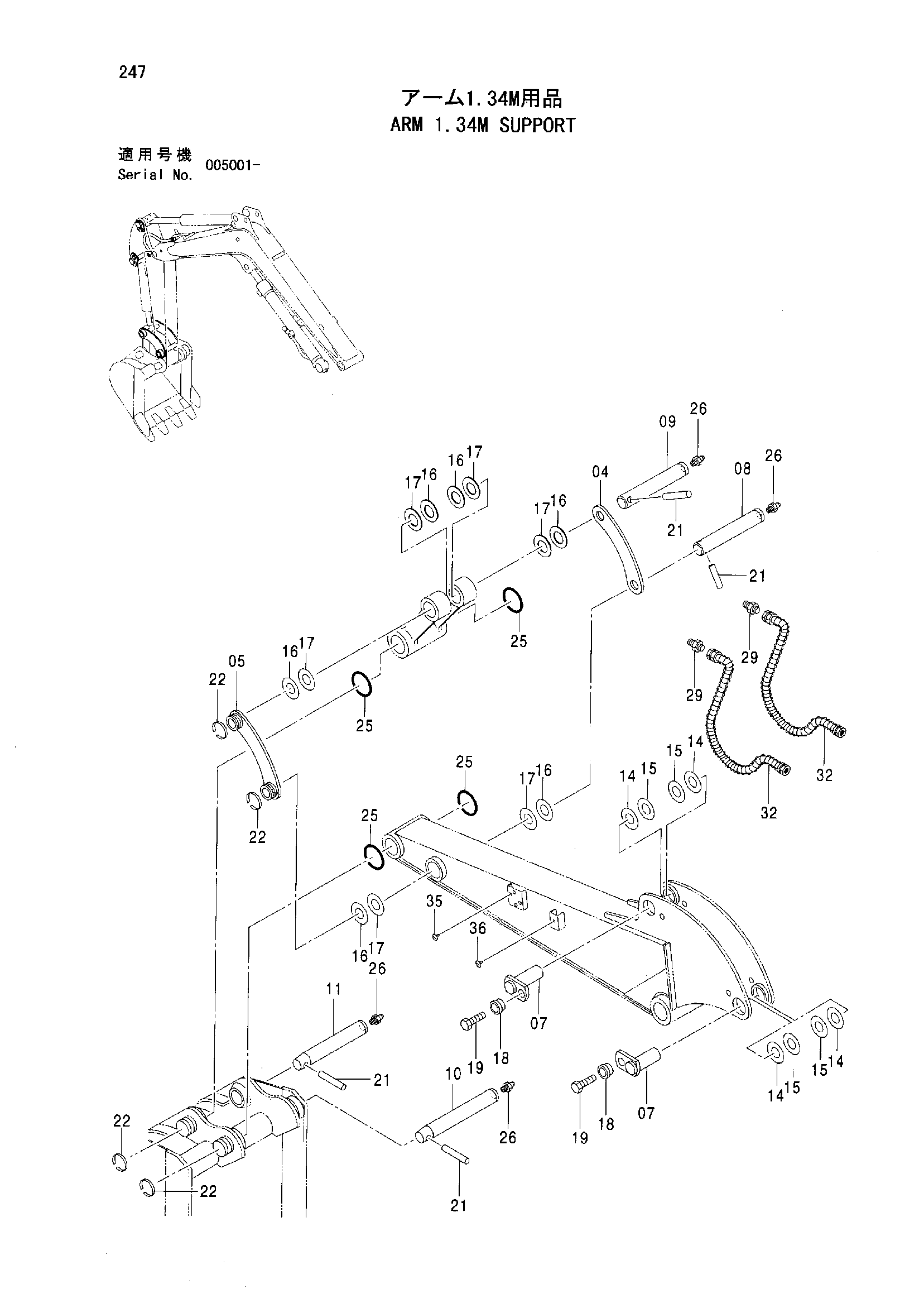

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 04 | LINK | 4408804 | 1 |
| 05 | LINK | 8073935 | 1 |
| 07 | PIN | 9758100 | 2 |
| 08 | PIN | 3073147 | 1 |
| 09 | PIN | 3073148 | 1 |
| 10 | PIN | 4466949 | 1 |
| 10 | PIN | 4605836 | 1 |
| 11 | PIN | 4466948 | 1 |
| 11 | PIN | 4605837 | 1 |
| 14 | SHIM 0.5 | 4334146 | 4 |
| 15 | SHIM 1.0 | 4359695 | 4 |
| 16 | SHIM 0.5 | 4354256 | 6 |
| 17 | SHIM 1.0 | 4354258 | 6 |
| 18 | BUSHING | 4339355 | 2 |
| 19 | BOLT | J971435 | 2 |
| 19 | BOLT | J901435 | 2 |
| 21 | PIN | 4141001 | 4 |
| 22 | RING | 4141000 | 4 |
| 25 | O-RING | 4291436 | 4 |
| 26 | FITTING GREASE | J75481 | 4 |
| 29 | ADAPTER | 4042031 | 2 |
| 29A | O-RING | 4509180 | 1 |
| 32 | HOSE | 4426462 | 2 |
| 35 | PLUG | 4361804 | 4 |
| 36 | PLUG | 4387681 | 2 |
