Дополнительные гидролинии (рабочее оборудование) <рукоять 1,69 м> — HITACHI ZX40U

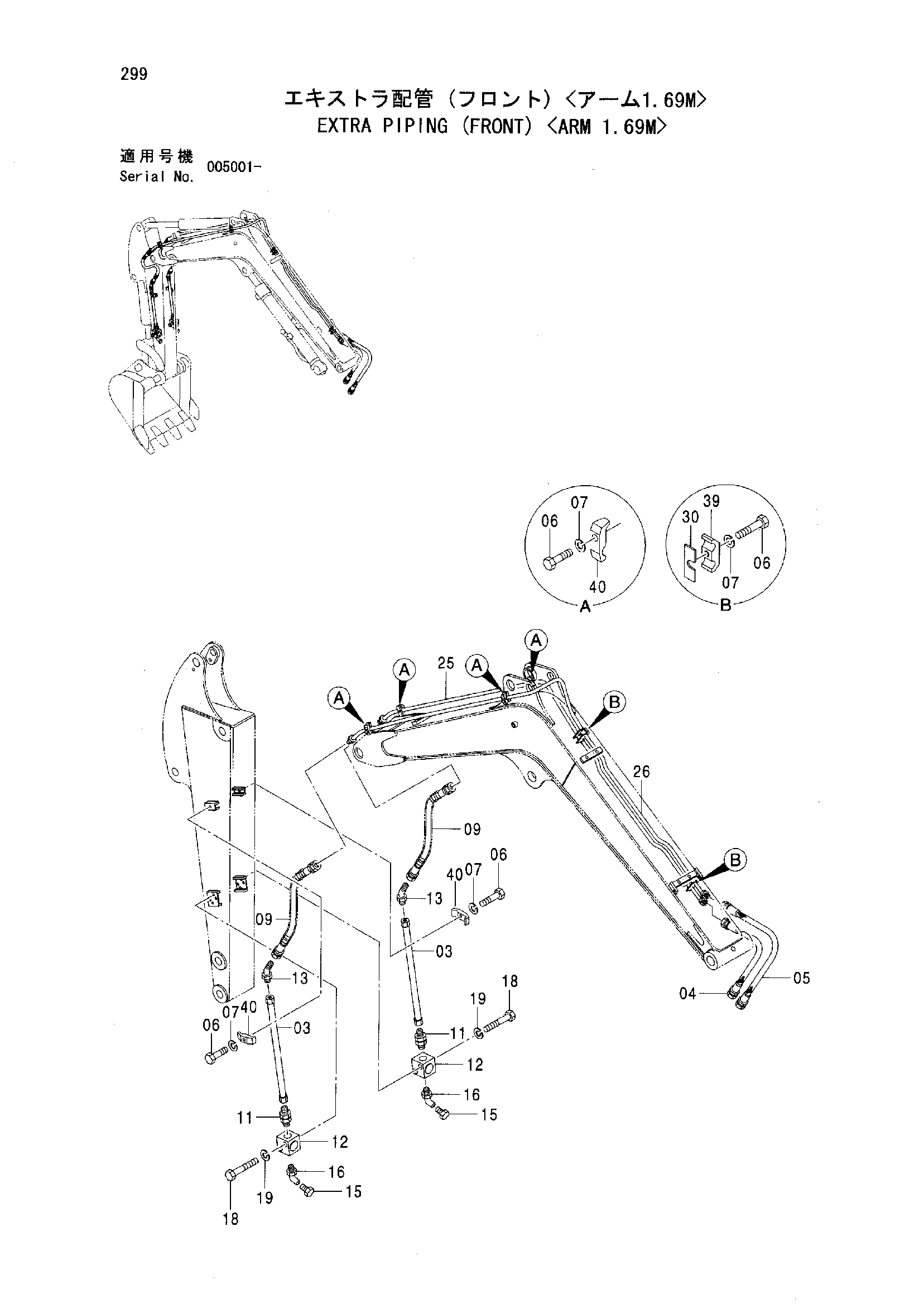

Схема и каталожные номера деталей узла «Дополнительные гидролинии (рабочее оборудование) <рукоять 1,69 м>» для экскаватора HITACHI ZX40U.
Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 03 | PIPE | 9748648 | 2 |
| 04 | HOSE | 4426459 | 1 |
| 05 | HOSE | 4426461 | 1 |
| 06 | BOLT | J971045 | 8 |
| 06 | BOLT | J901045 | 8 |
| 07 | WASHER SPRING | J252210 | 8 |
| 07 | WASHER SPRING | A590910 | 8 |
| 09 | HOSE | 4426427 | 2 |
| 11 | ADAPTER S | 4276850 | 2 |
| 11A | O-RING | 4506418 | 2 |
| 12 | VALVE STOP | 4287721 | 2 |
| 13 | ELBOW S | 4081336 | 2 |
| 13A | O-RING | 4506418 | 1 |
| 15 | PLUG | 4294858 | 2 |
| 16 | ELBOW S | 4293263 | 2 |
| 16A | O-RING | 4506418 | 1 |
| 18 | BOLT | J960860 | 4 |
| 18 | BOLT | J900860 | 4 |
| 19 | WASHER SPRING | J252108 | 4 |
| 19 | WASHER SPRING | A590908 | 4 |
| 25 | PIPE | 8085013 | 1 |
| 26 | PIPE | 8085012 | 1 |
| 30 | SHIM 1.2 | 4405907 | 2 |
| 39 | CLAMP PIPE | 4354753 | 2 |
| 39 | CLAMP PIPE | 4189858 | 2 |
| 40 | CLAMP PIPE | 4354754 | 6 |
| 40 | CLAMP PIPE | 4053594 | 6 |
