Дополнительные гидролинии (верхняя платформа) <PTO> — HITACHI ZX40U
Схема и каталожные номера деталей узла «Дополнительные гидролинии (верхняя платформа) <PTO>» для экскаватора HITACHI ZX40U.

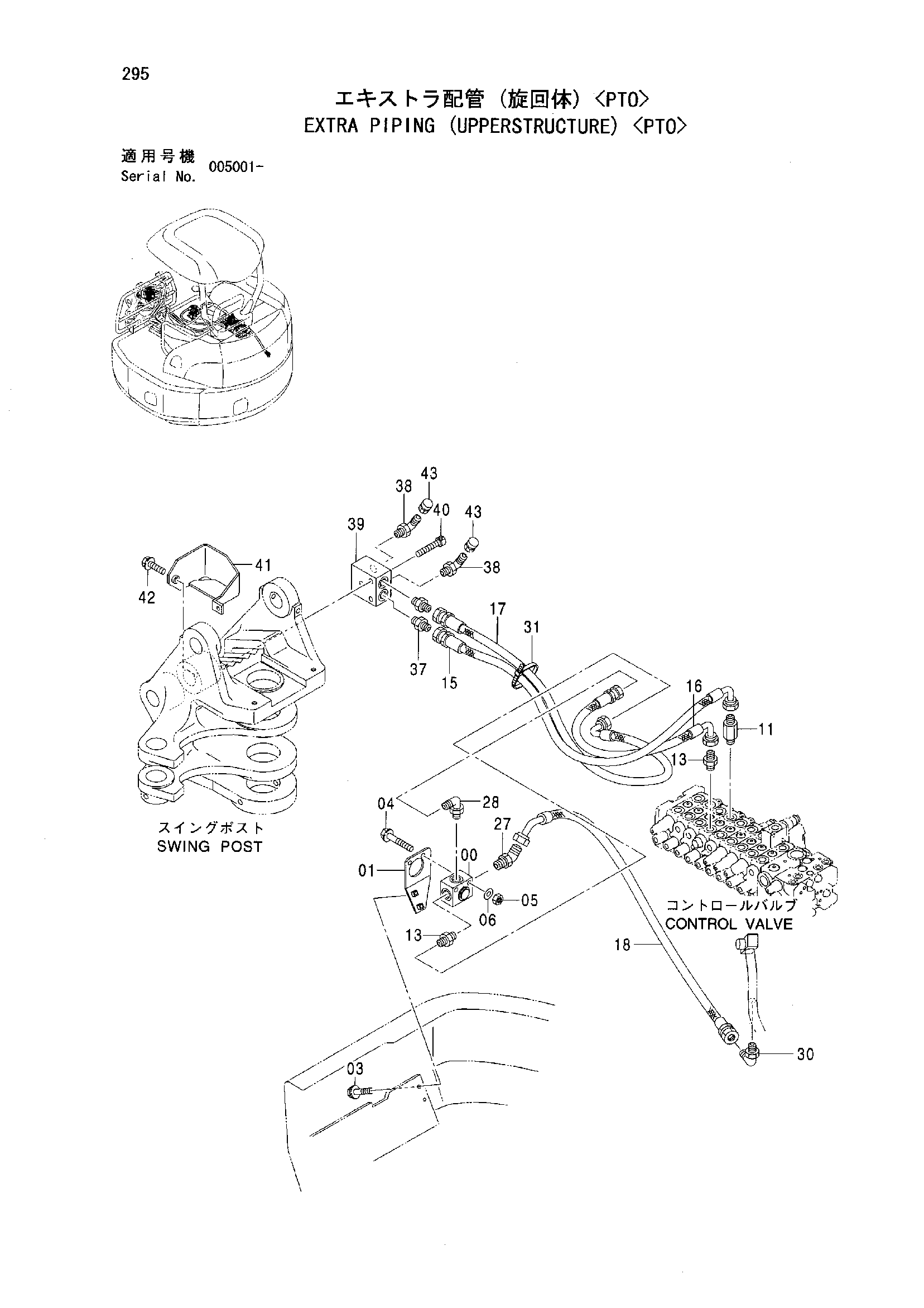

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | VALVE SELECTOR | 4340948 | 1 |
| 01 | BRACKET | 9749203 | 1 |
| 03 | BOLT SEMS | J090830 | 2 |
| 03 | BOLT SEMS | J260830 | 2 |
| 03 | BOLT SEMS | J260830 | 2 |
| 04 | BOLT SEMS | J090865 | 2 |
| 04 | BOLT SEMS | J260865 | 2 |
| 04 | BOLT SEMS | J260865 | 2 |
| 05 | NUT | J231108 | 2 |
| 05 | NUT | M500807 | 2 |
| 06 | WASHER PLANE | J253108 | 2 |
| 06 | WASHER PLANE | A590108 | 2 |
| 11 | ADAPTER S | 4408125 | 1 |
| 11A | O-RING | 4506418 | 1 |
| 13 | ADAPTER | 4042032 | 2 |
| 13A | O-RING | 4506418 | 1 |
| 15 | HOSE | 4475030 | 1 |
| 16 | HOSE | 4475031 | 1 |
| 17 | HOSE | 4475028 | 1 |
| 18 | HOSE | 4475029 | 1 |
| 27 | ELBOW S | 4173019 | 1 |
| 27A | O-RING | 4506418 | 1 |
| 28 | ELBOW S | 4434983 | 1 |
| 28A | O-RING | 4506418 | 1 |
| 30 | ELBOW S | 4169598 | 1 |
| 30A | O-RING | 4506418 | 1 |
| 31 | CLIP BAND | 4055312 | 1 |
| 37 | ADAPTER | 4042032 | 2 |
| 37A | O-RING | 4506418 | 1 |
| 38 | ELBOW S | 4434983 | 2 |
| 38A | O-RING | 4506418 | 1 |
| 39 | MANIFOLD | 3078513 | 1 |
| 40 | BOLT SOCKET | J770855 | 3 |
| 40 | BOLT SOCKET | J780855 | 3 |
| 41 | COVER | 8068247 | 1 |
| 42 | BOLT SEMS | J051030 | 2 |
| 42 | BOLT SEMS | J271030 | 2 |
| 42 | BOLT SEMS | J271030 | 2 |
| 43 | UNION | 9719234 | 2 |
