Четырёхходовой дополнительный клапан — HITACHI ZX40U
Схема и каталожные номера деталей узла «Четырёхходовой дополнительный клапан» для экскаватора HITACHI ZX40U.

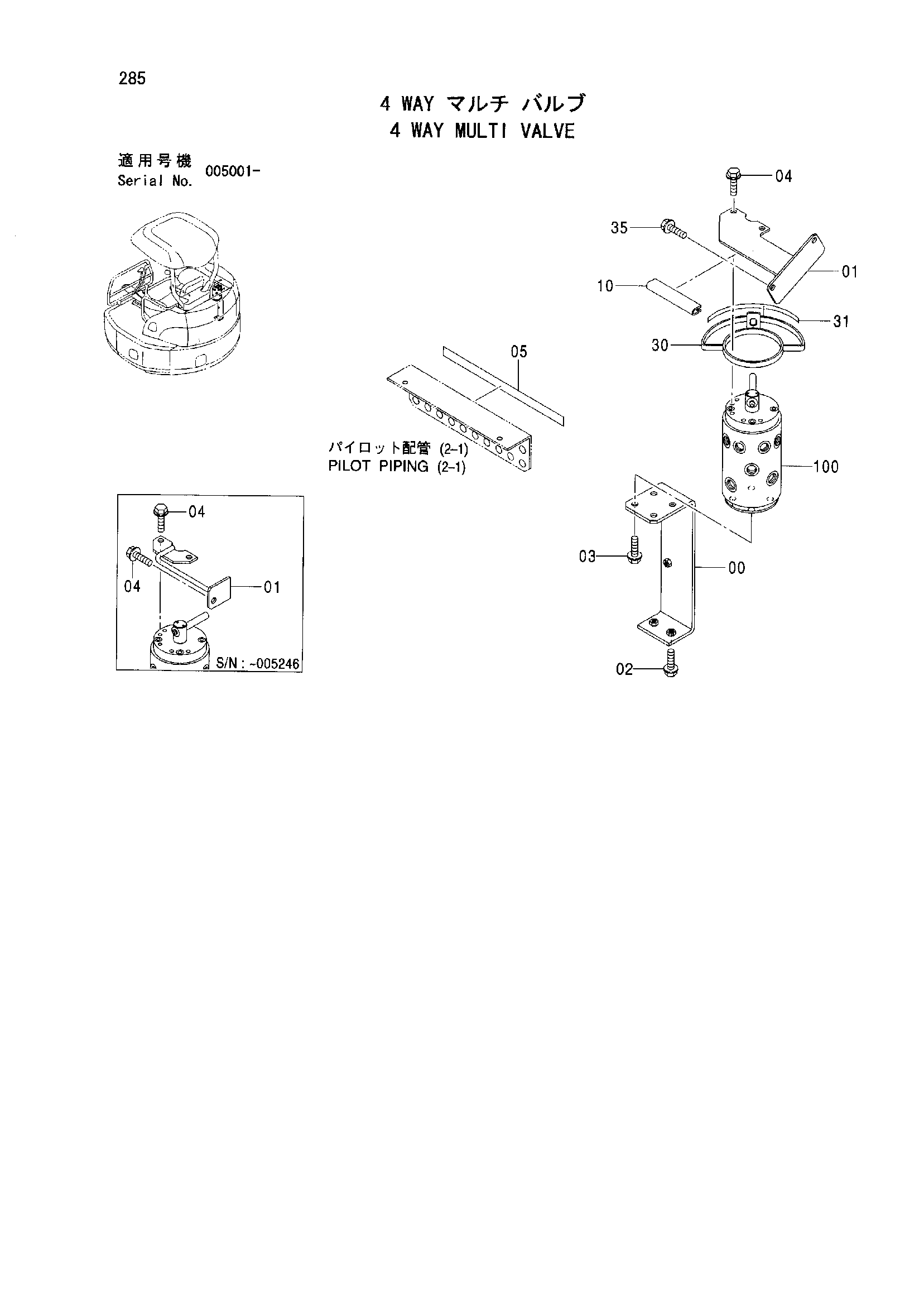

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 00 | BRACKET | 9758084 | 1 |
| 01 | STAY | 8086751 | 1 |
| 01 | STAY | 8090744 | 1 |
| 02 | BOLT SEMS | J051025 | 2 |
| 02 | BOLT SEMS | J271025 | 2 |
| 02 | BOLT SEMS | J271025 | 2 |
| 03 | BOLT SEMS | J090820 | 4 |
| 03 | BOLT SEMS | J260820 | 4 |
| 03 | BOLT SEMS | J260820 | 4 |
| 04 | BOLT SEMS | J090820 | 2 |
| 04 | BOLT SEMS | J260820 | 2 |
| 04 | BOLT SEMS | J260820 | 2 |
| 05 | NAME-PLATE | 3096031 | 1 |
| 10 | CUSHION | 4473981 | 1 |
| 30 | BRACKET | 8090542 | 1 |
| 31 | NAME-PLATE | 4482698 | 1 |
| 35 | BOLT SEMS | J090820 | 1 |
| 35 | BOLT SEMS | J260816 | 1 |
| 35 | BOLT SEMS | J260816 | 1 |
| 100 | VALVE ROTARY | 4466813 | 1 |
