150: Выпускная труба и глушитель — HITACHI ZX40U
Схема и каталожные номера деталей узла «150: Выпускная труба и глушитель» для экскаватора HITACHI ZX40U.

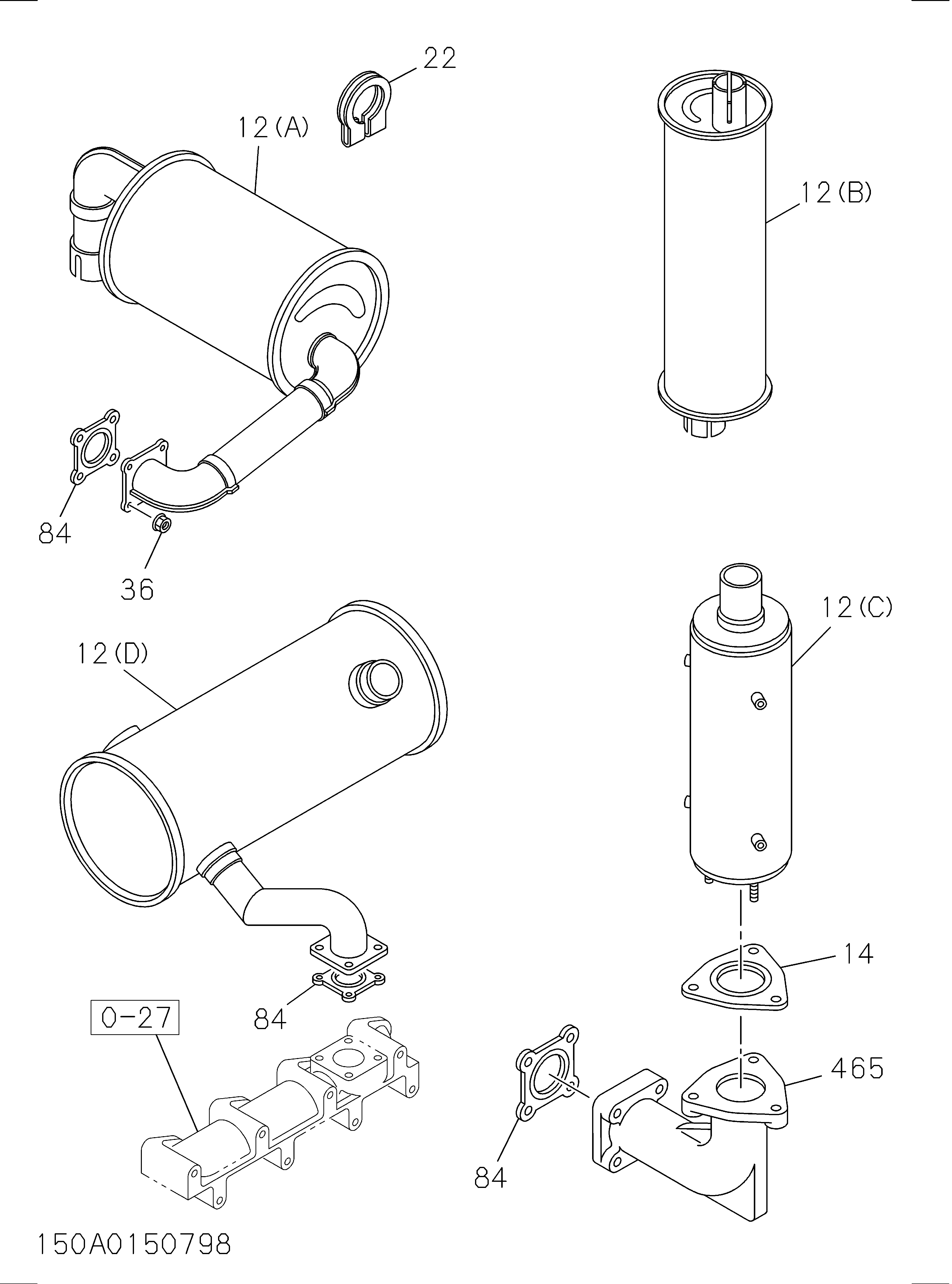

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 012(D) | SILENCER ASM EXH | 8973228760 | 1 |
| 036 | NUT EXH PIPE | 0911502080 | 4 |
| 036 | NUT EXH PIPE | 0911802080 | 4 |
| 041 | NUT EXH PIPE TO EXH SILENCER | 0911502080 | 8 |
| 041 | NUT EXH PIPE TO EXH SILENCER | 0911802080 | 8 |
| 042 | BOLT EXH PIPE TO EXH SILENCER | 8973228781 | 2 |
| 052(A) | NUT BRKT | 0911502100 | 4 |
| 052(A) | NUT BRKT | 0911802100 | 4 |
| 052(B) | NUT BRKT | 0911502080 | 4 |
| 052(B) | NUT BRKT | 0911802080 | 4 |
| 055 | WASHER PL,BRKT | 9091645080 | 1 |
| 055 | WASHER PL,BRKT | 0916145080 | 1 |
| 084 | GASKET EXH PIPE | 8970420280 | 1 |
| 114(C) | BRACKET EXH SILENCER | 8973228812 | 2 |
| 114(D) | BRACKET EXH SILENCER | 8973149291 | 1 |
| 116 | BOLT BRKT | 0280808160 | 2 |
| 116 | BOLT BRKT | 0286808300 | 2 |
| 116 | BOLT BRKT | 0286808350 | 2 |
| 116 | BOLT BRKT | 0286810250 | 2 |
| 116 | BOLT BRKT | 0280508160 | 2 |
| 116 | BOLT BRKT | 0286508300 | 2 |
| 116 | BOLT BRKT | 0286508350 | 2 |
| 116 | BOLT BRKT | 0286510250 | 2 |
