033: Вентилятор и ремень вентилятора — HITACHI ZX40U
Схема и каталожные номера деталей узла «033: Вентилятор и ремень вентилятора» для экскаватора HITACHI ZX40U.

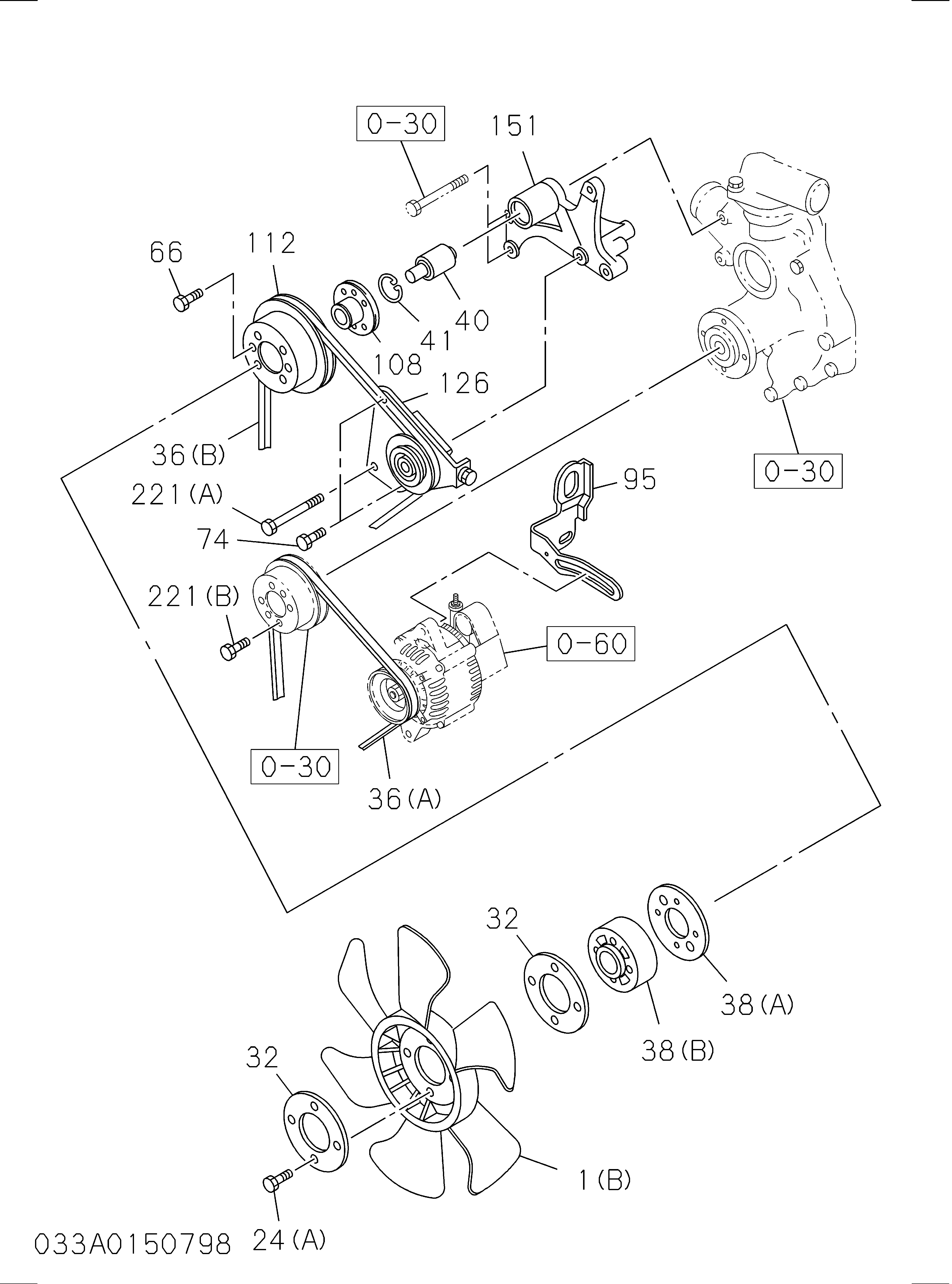

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 001(D) | FAN COOLING | 8972051231 | 1 |
| 024(A) | BOLT FAN | 0280808700 | 4 |
| 024(A) | BOLT FAN | 0280508700 | 4 |
| 024(B) | BOLT FAN | 0208006120 | 2 |
| 036(A) | BELT COOLING FAN | 8972249990 | 1 |
| 038(A) | SPACER FAN | 8970634003 | 1 |
| 038(B) | SPACER FAN | 9136420770 | 2 |
| 080(B) | PLATE ADJ | 8972224860 | 1 |
| 081 | PIECE SLIDING | 8972572230 | 1 |
| 082 | NUT ADJ PLATE | 0911502080 | 1 |
| 082 | NUT ADJ PLATE | 0911802080 | 1 |
| 086 | BOLT ADJ | 8971727201 | 1 |
| 088 | WASHER PL,ADJ PLATE | 9091647080 | 1 |
| 088 | WASHER PL,ADJ PLATE | 0916147080 | 1 |
| 094 | WASHER LK,ADJ PLATE | 9091505080 | 1 |
| 094 | WASHER LK,ADJ PLATE | 0915105080 | 1 |
| 094 | WASHER LK,ADJ PLATE | 0915108080 | 1 |
| 112 | PULLEY FAN CENTER | 8972268560 | 1 |
