027: Выпускной коллектор — HITACHI ZX40U
Схема и каталожные номера деталей узла «027: Выпускной коллектор» для экскаватора HITACHI ZX40U.

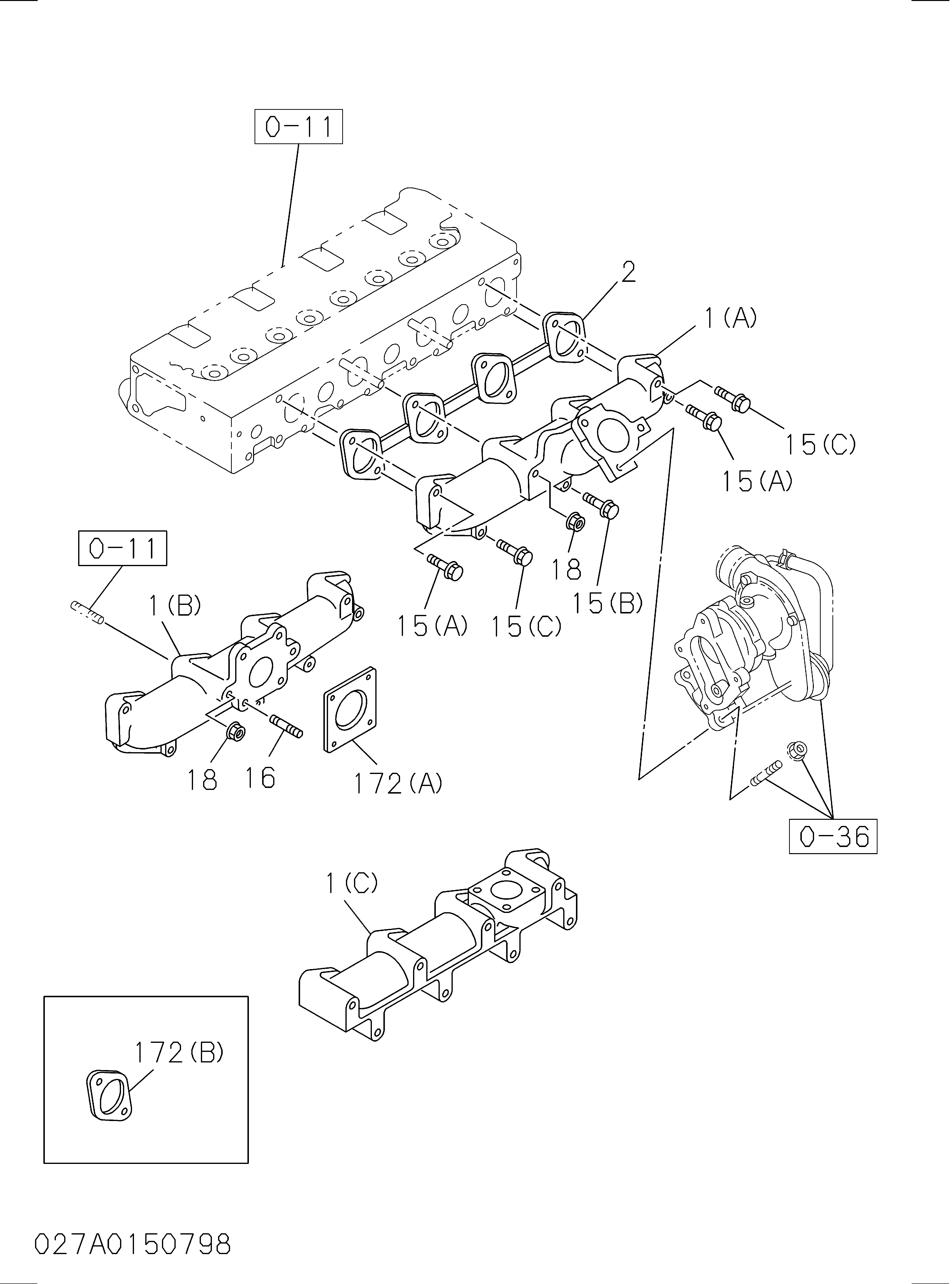

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 001(C) | MANIFOLD EXHAUST | 8971714010 | 1 |
| 002 | GASKET EXH MANIF TO HD | 8971261860 | 1 |
| 015(A) | BOLT EXH MANIF | 0280808700 | 4 |
| 015(A) | BOLT EXH MANIF | 0280508700 | 4 |
| 016 | STUD EXH PIPE TO MANIF | 9041108200 | 4 |
| 016 | STUD EXH PIPE TO MANIF | 0410108200 | 4 |
| 018 | NUT EXH MANIF | 0911502080 | 4 |
| 018 | NUT EXH MANIF | 0911802080 | 4 |
| 172(A) | GASKET EXH PIPE | 8970420280 | 2 |
