011: Головка блока цилиндров — HITACHI ZX40U
Схема и каталожные номера деталей узла «011: Головка блока цилиндров» для экскаватора HITACHI ZX40U.

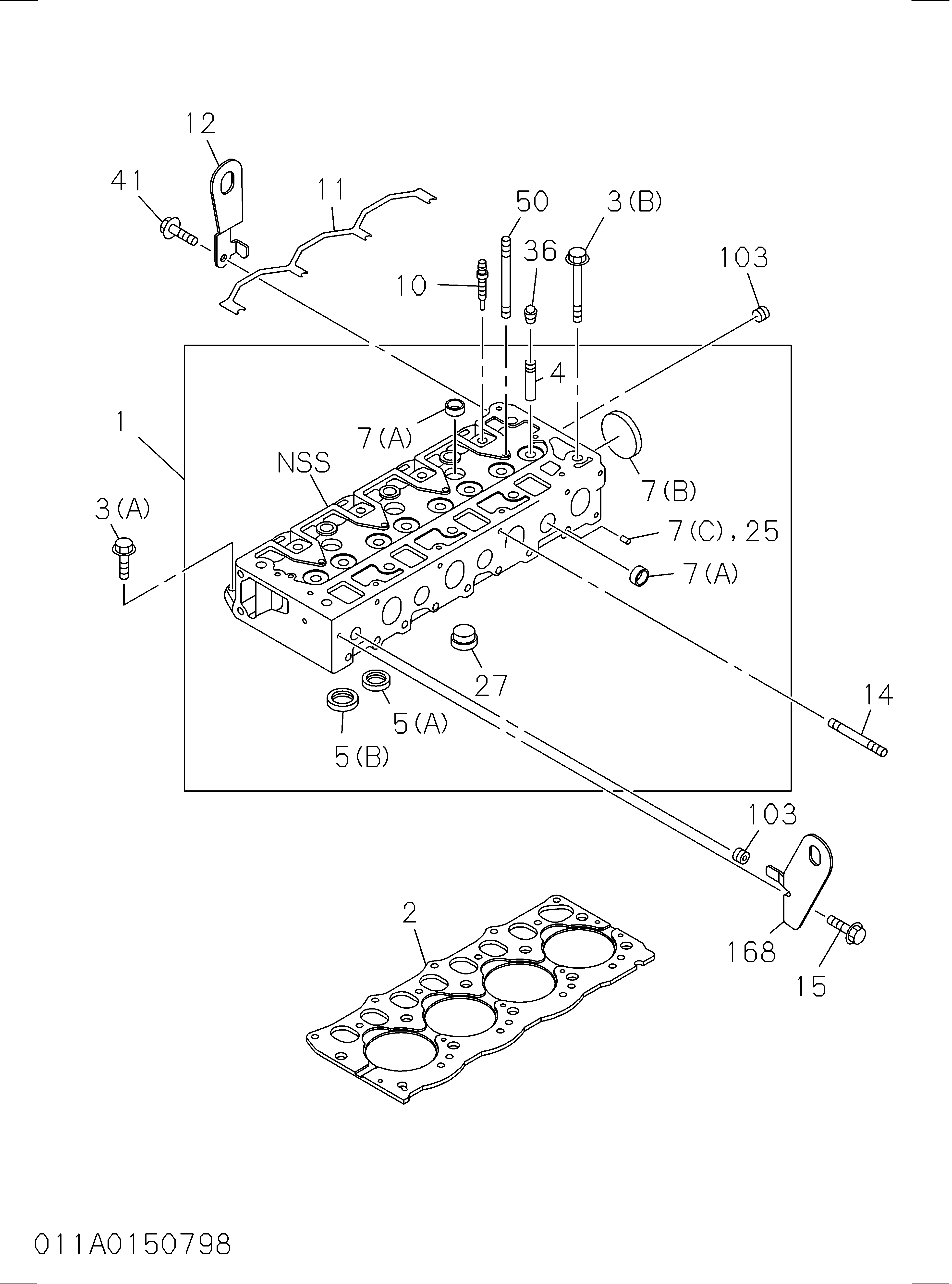

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| 001 | HEAD ASM CYL | 8971952516 | 1 |
| 002 | GASKET CYL HD | 8972352610 | 1 |
| 002 | GASKET CYL HD | 8980489450 | 1 |
| 003(A) | BOLT CYL HD TO BLOCK | 8944637840 | 5 |
| 003(B) | BOLT CYL HD TO BLOCK | 8970369591 | 10 |
| 004 | GUIDE VLV | 8970317490 | 8 |
| 005(A) | SEAT VLV INSERT | 8971261390 | 4 |
| 005(A) | SEAT VLV INSERT | 8970453912 | 4 |
| 005(B) | SEAT VLV INSERT | 8970453920 | 4 |
| 007(A) | CUP SEALING,CYL HEAD | 8972096090 | 6 |
| 007(B) | CUP SEALING,CYL HEAD | 1096000051 | 1 |
| 007(B) | CUP SEALING,CYL HEAD | 8973514510 | 1 |
| 007(C) | CUP SEALING,CYL HEAD | 8972334290 | 5 |
| 010 | PLUG GLOW | 8970736410 | 4 |
| 010 | PLUG GLOW | 8973641281 | 4 |
| 011 | CONNECTOR GLOW PLUG | 8972293810 | 1 |
| 012 | HANGER ENG,RR | 8970853900 | 1 |
| 014 | STUD EXH MANIF | 5093000650 | 4 |
| 015 | BOLT HANGER,FRT | 0280808160 | 1 |
| 015 | BOLT HANGER,FRT | 0280508160 | 1 |
| 025 | PLUG CYL HD | 5111190090 | 5 |
| 036 | SEAL OIL,VLV GUIDE | 8941105591 | 8 |
| 041 | BOLT ENG HANGER | 0280808160 | 1 |
| 041 | BOLT ENG HANGER | 0280508160 | 1 |
| 050 | STUD ROCKER SHAFT BRKT | 8970946411 | 6 |
| 103 | PLUG HD | 5096050050 | 1 |
| 168 | HANGER ENG,FRT | 8970853890 | 1 |
