Гидроцилиндр поворота отвала — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидроцилиндр поворота отвала» для экскаватора HITACHI ZX40U.

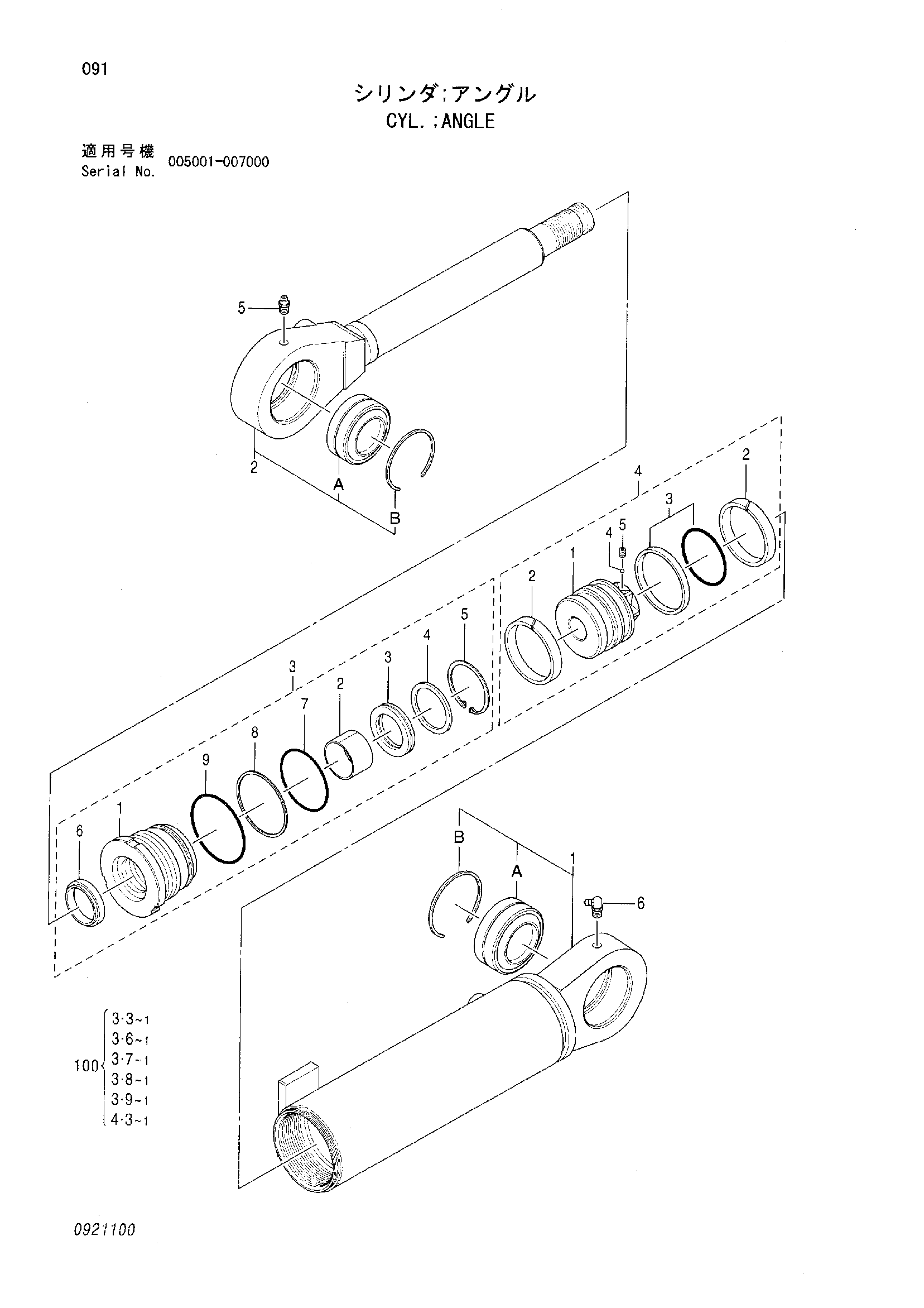

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | CYL. ANGLE | 4428237 | 1 |
| 1 | TUBE CYL. | 0854501 | 1 |
| 1A | BRG. SPH.ROL. | 0854502 | 1 |
| 1B | RING RETAINING | 0854503 | 1 |
| 2 | ROD PISTON | 0921101 | 1 |
| 2A | BRG. SPH.ROL. | 0854502 | 1 |
| 2B | RING RETAINING | 0854503 | 1 |
| 3 | HEAD CYL. | 0797803 | 1 |
| 3-1 | HEAD CYL. | 0797804 | 1 |
| 3-2 | BUSHING | 0479002 | 1 |
| 3-3 | PACKING U-RING | 0480903 | 1 |
| 3-4 | PACKING | 0481602 | 1 |
| 3-5 | RING RETAINING | 0481603 | 1 |
| 3-6 | RING WIPER | 0663001 | 1 |
| 3-7 | O-RING | 0654208 | 1 |
| 3-8 | RING BACK-UP | 0478903 | 1 |
| 3-9 | O-RING | 0478706 | 1 |
| 4 | PISTON | 0854505 | 1 |
| 4-1 | PISTON | 0478908 | 1 |
| 4-2 | RING SLIDE | 0478909 | 2 |
| 4-3 | RING SEAL | 0478910 | 1 |
| 4-4 | BALL STEEL | 0478719 | 1 |
| 4-5 | SCREW SET | 0478720 | 1 |
| 5 | FITTING GREASE | 0429920 | 1 |
| 6 | FITTING GREASE | 0481204 | 1 |
| 100 | KIT SEAL | 0797805 | 1 |
