Гидроцилиндр наклона отвала — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидроцилиндр наклона отвала» для экскаватора HITACHI ZX40U.

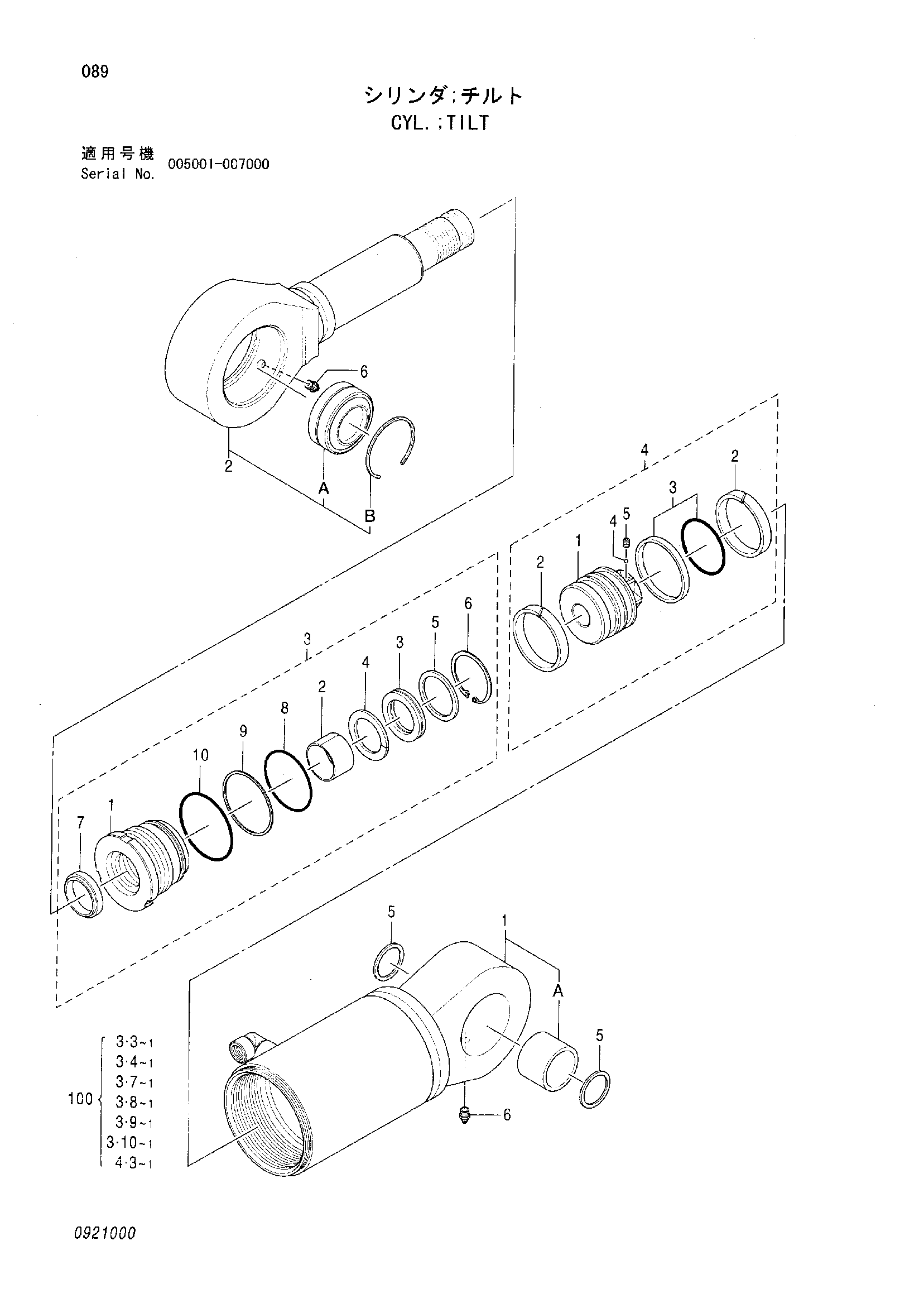

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | CYL. TILT | 4428236 | 1 |
| 1 | TUBE CYL. | 0854401 | 1 |
| 1A | BUSHING | 0854402 | 1 |
| 2 | ROD PISTON | 0854403 | 1 |
| 2A | BRG. SPH.ROL. | 0854404 | 1 |
| 2B | RING RETAINING | 0854405 | 1 |
| 3 | HEAD CYL. | 0854406 | 1 |
| 3-1 | HEAD CYL. | 0854407 | 1 |
| 3-2 | BUSHING | 0854408 | 1 |
| 3-3 | PACKING U-RING | 0854409 | 1 |
| 3-4 | RING BACK-UP | 0854410 | 1 |
| 3-5 | HEAD | 0854411 | 1 |
| 3-6 | RING RETAINING | 0854412 | 1 |
| 3-7 | RING WIPER | 0854413 | 1 |
| 3-8 | O-RING | 0854414 | 1 |
| 3-9 | RING BACK-UP | 0654708 | 1 |
| 3-10 | O-RING | 0654709 | 1 |
| 4 | PISTON | 0854415 | 1 |
| 4-1 | PISTON | 0854416 | 1 |
| 4-2 | RING SLIDE | 0654711 | 2 |
| 4-3 | RING SEAL | 0654712 | 1 |
| 4-4 | BALL STEEL | 0742414 | 1 |
| 4-5 | SCREW SET | 0742415 | 1 |
| 5 | SEAL DUST | 0854417 | 2 |
| 6 | FITTING GREASE | 0429920 | 2 |
| 100 | KIT SEAL | 0854418 | 1 |
