Гидроцилиндр отвала — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидроцилиндр отвала» для экскаватора HITACHI ZX40U.

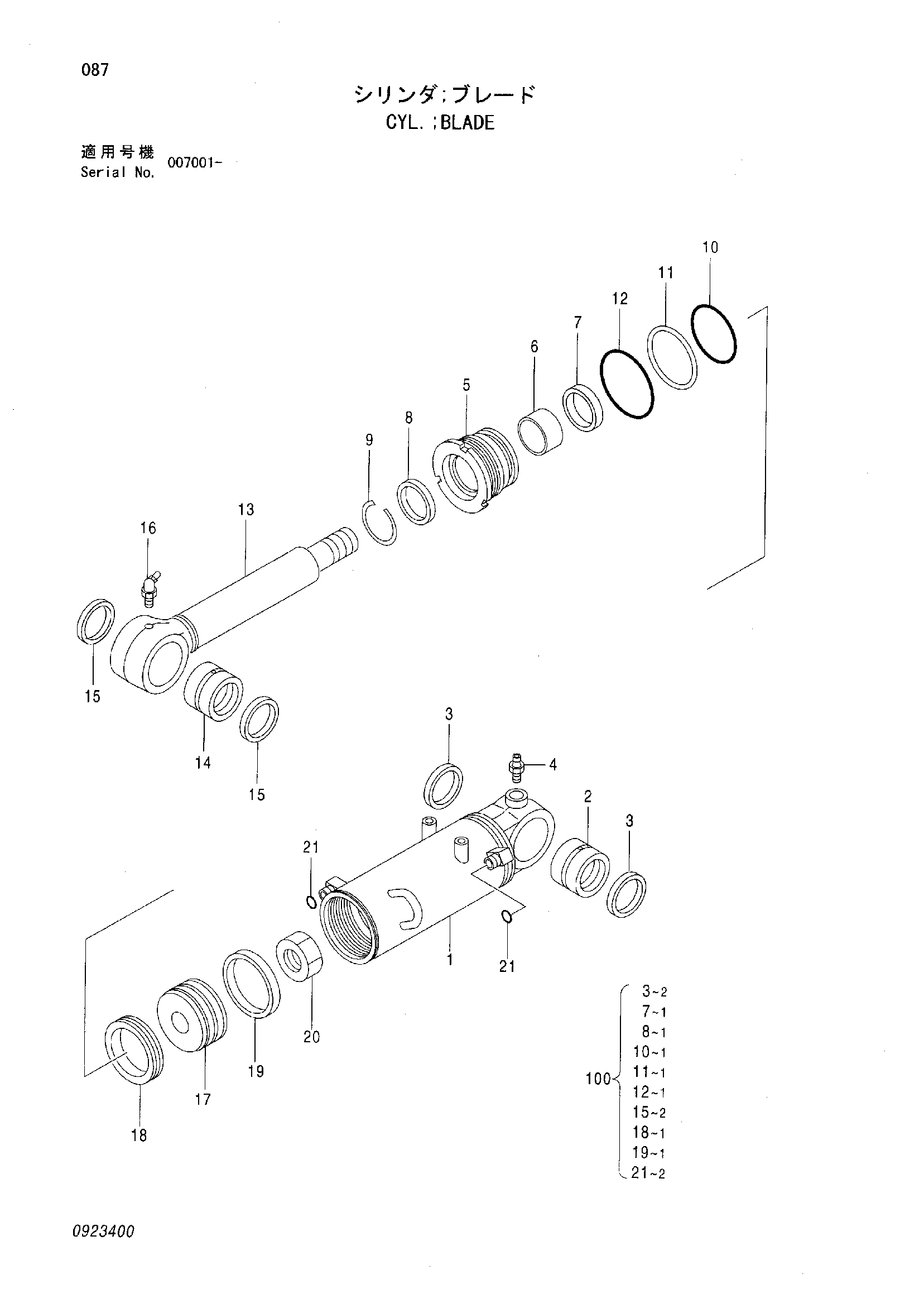

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | CYL. BLADE | 4618628 | 1 |
| 1 | CYLINDER | 0923401 | 1 |
| 2 | BUSHING | 0923402 | 1 |
| 3 | SEAL DUST | 0923403 | 2 |
| 4 | FITTING | 0920505 | 1 |
| 5 | HEAD CYLINDER | 0923404 | 1 |
| 6 | BUSHING | 0923405 | 1 |
| 7 | PACKING ROD | 0923406 | 1 |
| 8 | SEAL DUST | 0923407 | 1 |
| 9 | RING RETAINING | 0923408 | 1 |
| 10 | O-RING | 0923409 | 1 |
| 11 | RING BACK-UP | 0923410 | 1 |
| 12 | O-RING | 0923411 | 1 |
| 13 | ROD PISTON | 0923412 | 1 |
| 14 | BUSHING | 0923402 | 1 |
| 15 | SEAL DUST | 0923403 | 2 |
| 16 | FITTING | 0920507 | 1 |
| 17 | PISTON | 0923413 | 1 |
| 18 | RING PISTON | 0923414 | 1 |
| 19 | RING WEAR | 0923415 | 1 |
| 20 | NUT | 0923416 | 1 |
| 21 | O-RING | 0923417 | 2 |
| 100 | KIT SEAL | 4622067 | 1 |
