Гидроцилиндр поворота стрелы — HITACHI ZX40U
Схема и каталожные номера деталей узла «Гидроцилиндр поворота стрелы» для экскаватора HITACHI ZX40U.

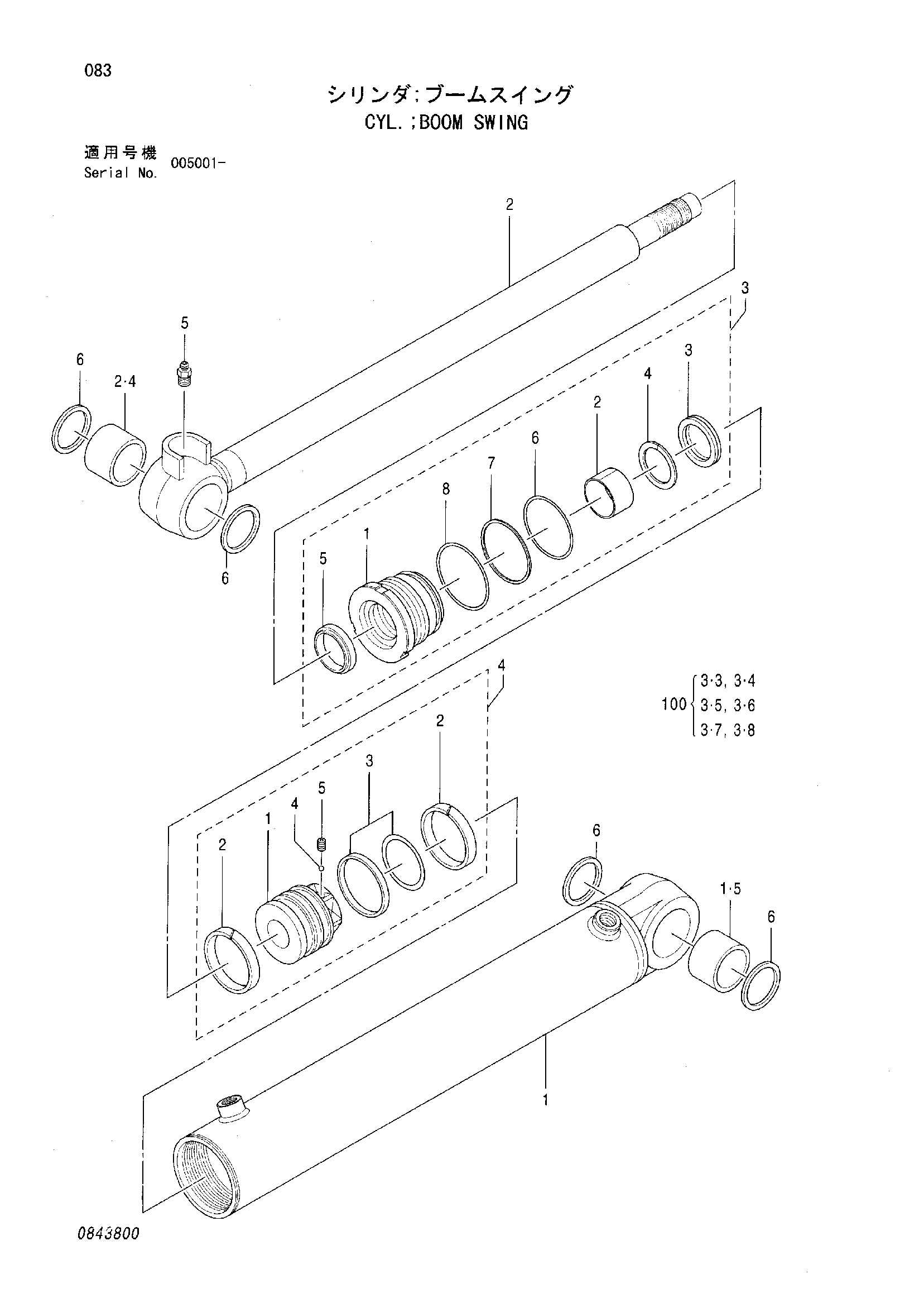

Схема узла
Каталожные номера
| Позиция | Наименование | Каталожный номер | Кол. |
|---|---|---|---|
| — | CYL. BOOM SWING | 4463353 | 1 |
| 1 | TUBE CYL. ASS'Y | 0843801 | 1 |
| 1-5 | BUSHING | 4353818 | 1 |
| 2 | ROD PISTON ASS'Y | 0843802 | 1 |
| 2-4 | BUSHING | 4353818 | 1 |
| 3 | HEAD CYL. ASS'Y | 0843803 | 1 |
| 3-1 | HEAD CYL. | 0843804 | 1 |
| 3-2 | BUSHING | 0478703 | 1 |
| 3-3 | PACKING U-RING | 0656704 | 1 |
| 3-4 | RING BACK-UP | 0843603 | 1 |
| 3-5 | RING WIPER | 0662901 | 1 |
| 3-6 | O-RING | 0843805 | 1 |
| 3-7 | RING BACK-UP | 0479209 | 1 |
| 3-8 | O-RING | 0479210 | 1 |
| 4 | PISTON ASS'Y | 0843806 | 1 |
| 4-1 | PISTON | 0843807 | 1 |
| 4-2 | RING SLIDE | 0479212 | 2 |
| 4-3 | RING SEAL | 0479213 | 1 |
| 4-4 | BALL STEEL | 0478719 | 1 |
| 4-5 | SCREW SET | 0479214 | 1 |
| 5 | FITTING GREASE | 0429920 | 1 |
| 6 | SEAL DUST | 0478722 | 4 |
| 100 | KIT SEAL | 0843808 | 1 |
